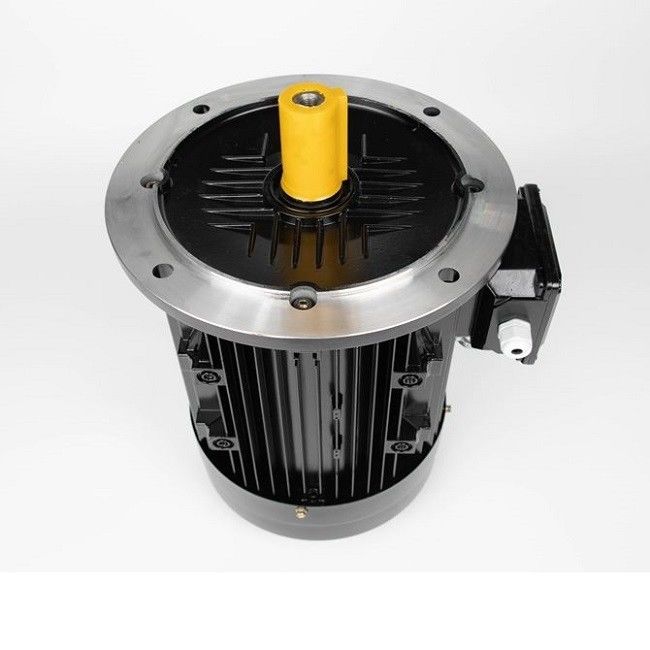

Motor síncrono interno de ímã permanente, motor sem escova do IPM

Pequeno e leve

No caso de uma concepção eletromagnética e estrutural especial, a relação volume/peso é reduzida em 20%, o comprimento de toda a máquina é reduzido em 10%,e a taxa total de slots do estator é aumentada para 90%.

Altamente integrado

O motor e o inversor estão altamente integrados, evitando a ligação do circuito externo entre o motor e o inversor, e melhorando a fiabilidade dos produtos do sistema.

Eficiência energética

Material de ímã permanente de terras raras de alto desempenho, fenda especial do estator e estrutura do rotor tornam este motor eficiente até o padrão IE4.

Desenho personalizado

Design e fabrico personalizados, dedicados a máquinas especiais, reduzem funções redundantes e margens de projeto e minimizam custos.

Baixa vibração e ruído

O motor é accionado directamente, o ruído e as vibrações do equipamento são pequenos e o impacto no ambiente de trabalho da construção é reduzido.

Gratuito de manutenção

Sem peças de engrenagem de alta velocidade, sem necessidade de trocar lubrificante de engrenagem regularmente, e equipamento sem manutenção.

Variação da indutividade do motor PM com a carga

Só um certo fluxo pode ser ligado a um pedaço de ferro para gerar binário. Eventualmente, o ferro se satura e não permite mais que o fluxo se ligue.O resultado é uma redução na indutividade do caminho tomado por um campo de fluxoEm uma máquina de PM, os valores de indutividade do eixo d e do eixo q diminuirão com o aumento da corrente de carga.

A indutividade do eixo d e do eixo q de um motor SPM é quase idêntica.No entanto, a indutividade de um motor IPM irá reduzir de forma diferente. Novamente, a indutividade do eixo d é naturalmente menor porque o ímã está no caminho do fluxo e não gera uma propriedade indutiva.,Há menos ferro a saturar no eixo d, o que resulta numa redução significativamente menor do fluxo em relação ao eixo q.

Que aplicações usam motores PMSM?

- Não.

As indústrias que usam motores PMSM incluem Metalurgia, Cerâmica, Borracha, Petróleo, Têxteis e muitos outros.Os motores PMSM podem ser projetados para operar a velocidade síncrona a partir de uma fonte de tensão e frequência constantes, bem como aplicações Variable Speed Drive (VSD). Amplamente utilizados em veículos elétricos (EVs) devido à sua alta eficiência e densidades de potência e torque, são geralmente uma escolha superior em aplicações de alto torque, como misturadores, moedores, bombas, ventiladores,Sopradores, transportadores e aplicações industriais onde são encontrados tradicionalmente motores de indução.

Motores síncronos de ímã permanente com ímãs internos: Eficiência energética máxima

O motor síncrono de ímã permanente com ímãs internos (IPMSM) é o motor ideal para aplicações de tração em que o binário máximo não ocorre à velocidade máxima.Este tipo de motor é utilizado em aplicações que exigem alta dinâmica e capacidade de sobrecarga. E também é a escolha perfeita se você quiser operar ventiladores ou bombas na gama IE4 e IE5. Os altos custos de compra são geralmente recuperados através de economia de energia ao longo do tempo de execução,desde que você o opere com a direção de frequência variável certa.

Os nossos motores de frequência variável utilizam uma estratégia de controlo integrada baseada no MTPA (Maksimum Torque per Ampere).Isso permite que você opere seus ímãs permanentes motores síncronos com a máxima eficiência energéticaA sobrecarga de 200%, o excelente binário de arranque e a extensão do intervalo de regulação da velocidade permitem também explorar plenamente a capacidade do motor.Para uma recuperação rápida dos custos e os processos de controlo mais eficientes.

Motores síncronos de ímã permanente com ímãs externos para aplicações de servoclássico

Os motores síncronos de ímã permanente com ímãs externos (SPMSM) são motores ideais quando é necessária uma sobrecarga elevada e uma aceleração rápida, por exemplo, em aplicações de servo clássicas.O projeto alongado também resulta em baixa inércia de massa e pode ser instalado de forma idealNo entanto, uma desvantagem do sistema que consiste em SPMSM e unidade de frequência variável é os custos associados, uma vez que a tecnologia de enchufe cara e os codificadores de alta qualidade são frequentemente utilizados.

Quais são os benefícios de um motor de ímã permanente com um conversor de frequência?

As vantagens do motor de ímã permanente com conversor de frequência incluem principalmente os seguintes aspectos:

1. Dispor de um efeito de poupança de energia óptimo: o motor de ímã permanente pode ser ajustado por um conversor de frequência para alcançar um efeito de operação óptimo sem trabalho extra.

2Proteção contra sobrevoltagem: A saída do inversor tem uma função de detecção de tensão e o inversor pode ajustar automaticamente a tensão de saída para que o motor não resista à sobrevoltagem.Mesmo quando o ajustamento da tensão de saída falhar e a tensão de saída exceder 110% da tensão normal, o inversor protegerá o motor desligando-o.

3Protecção contra a sub-voltagem: quando a tensão do motor for inferior a 90% da tensão normal, o inversor para para a protecção.

4Protecção contra a sobrecorrência: quando a corrente do motor exceder 150%/3 segundos do valor nominal, ou 200%/10 microssegundos da corrente nominal, o inversor protege o motor parando.

5. Proteção contra perdas de fase: monitore a tensão de saída, quando a fase de saída estiver faltando, o inversor irá alarmar e o inversor vai parar para proteger o motor após um período de tempo.

6Protecção da fase inversa: o inversor pode ser ajustado de modo que o motor só possa girar numa direcção e a direcção de rotação não pode ser ajustada.A menos que o utilizador altere a sequência de fases do motor A, B e C, não há possibilidade de fase inversa.

7. Protecção contra sobrecarga: o inversor monitora a corrente do motor. Quando a corrente do motor excede 120% da corrente nominal durante 1 minuto, o inversor protege o motor parando.

8Protecção contra a ligação à terra: O inversor está equipado com um circuito especial de protecção contra a ligação à terra, que é geralmente composto por transformadores e relés de protecção contra a ligação à terra.Quando uma ou duas fases estão em terraClaro, se o usuário solicitar, também podemos projetar para proteger o desligamento imediatamente após a ligação à terra.

9. Proteção contra curto-circuito: Após a saída do inversor ter um curto-circuito, inevitavelmente causará sobrecorrência e o inversor parará para proteger o motor dentro de 10 microssegundos.

10Proteção contra overclocking: o inversor tem a função de limite de frequência máxima e mínima de modo a que a frequência de saída só possa estar dentro da faixa especificada,Assim, realizando a função de proteção contra overclocking.

11Proteção contra estagnação: a proteção contra estagnação destina-se geralmente a motores síncronos.e o inversor realiza esta função de proteção através de sobrecorrente e sobrecarga de proteçãoAs paradas durante a desaceleração podem ser evitadas através da definição de um tempo de desaceleração seguro durante a colocação em serviço.
