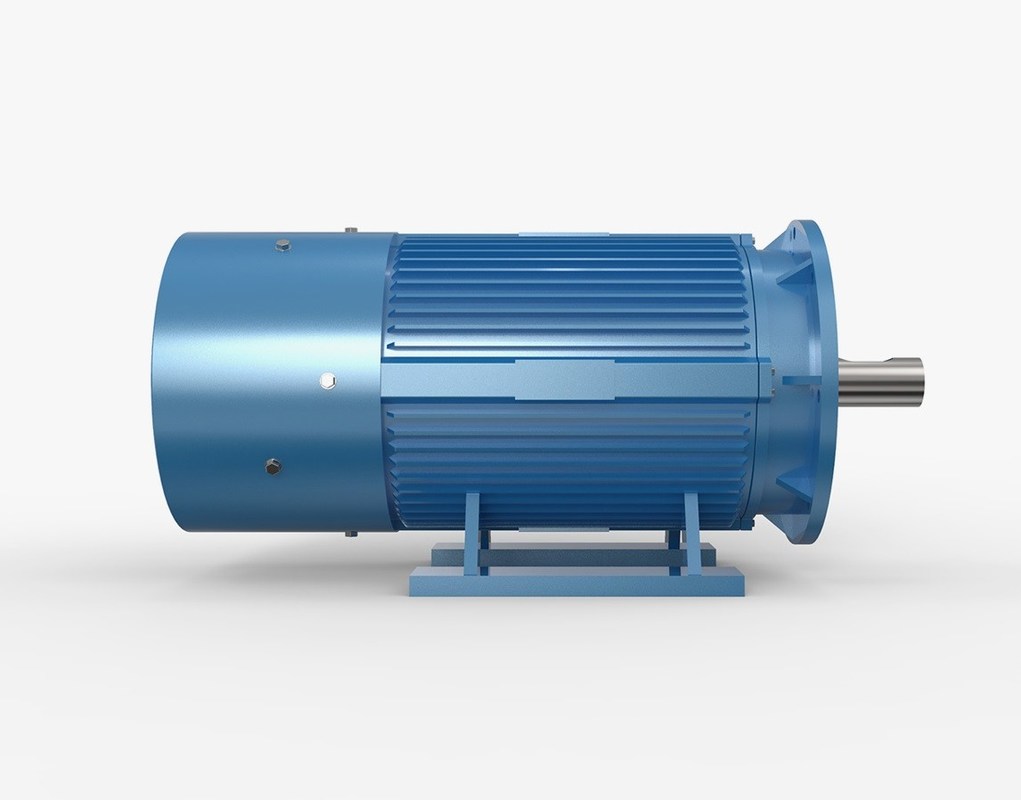

IE4 IE5 Três fases de accionamento directo de ímã permanente motor AC

Benefícios dos motores PMSM:
‍
Alta eficiência
Isto é particularmente verdadeiro em velocidades mais baixas. O motor de ímã permanente não necessita que corrente seja fornecida ao seu rotor para gerar o campo do rotor, eliminando assim quase completamente as perdas do rotor. Quando comparado aos motores de indução ou de relutância, ele também requer correntes mais baixas no estator e tem um fator de potência maior, levando a classificações de corrente menores no controlador e aumentando a eficiência geral do sistema de acionamento.

Dirigir velocidades mais baixas com maior eficiência do que um motor de indução pode eliminar a necessidade de uma transmissão de redução de velocidade, eliminando a complexidade do arranjo mecânico.

Torque constante
Este tipo de motor pode gerar torque constante e manter o torque total em baixas velocidades.

Tamanho
O tamanho menor, o peso mais leve e menos bobina proporcionam uma densidade de potência mais alta.

Econômico
Com a ausência de escovas, os custos de manutenção são reduzidos.

Calor mínimo
No PMSM o calor é gerado nas bobinas do estator e não há escovas e apenas um calor mínimo gerado no rotor, facilitando o resfriamento do motor. Como funcionam mais frios que os motores de indução, a confiabilidade e a vida útil do motor aumentam.

Faixa de velocidade
Este tipo de motor pode ter uma ampla faixa de velocidade com o uso do enfraquecimento de campo e pode adotar a estratégia de controle de torque/corrente máximo (MTPA) durante operação de torque constante.

Os motores CA de ímã permanente (PMAC) têm uma ampla gama de aplicações, incluindo:

Máquinas Industriais: Os motores PMAC são usados ​​em uma variedade de aplicações de máquinas industriais, como bombas, compressores, ventiladores e máquinas-ferramentas. Eles oferecem alta eficiência, alta densidade de potência e controle preciso, tornando-os ideais para essas aplicações.

Robótica: Os motores PMAC são utilizados em aplicações de robótica e automação, onde oferecem alta densidade de torque, controle preciso e alta eficiência. Eles são frequentemente usados ​​em braços robóticos, garras e outros sistemas de controle de movimento.

Sistemas HVAC: Os motores PMAC são utilizados em sistemas de aquecimento, ventilação e ar condicionado (HVAC), onde oferecem alta eficiência, controle preciso e baixos níveis de ruído. Eles são frequentemente usados ​​em ventiladores e bombas nesses sistemas.

Motores síncronos de ímã permanente com ímãs internos: Máxima eficiência energética

O motor síncrono de ímã permanente com ímãs internos (IPMSM) é o motor ideal para aplicações de tração onde o torque máximo não ocorre na velocidade máxima. Este tipo de motor é utilizado em aplicações que requerem alta dinâmica e capacidade de sobrecarga. E também é a escolha perfeita se você deseja operar ventiladores ou bombas da linha IE4 e IE5. Os elevados custos de aquisição são normalmente recuperados através da poupança de energia ao longo do tempo de funcionamento, desde que opere o conversor de frequência com o variador de frequência correto.

Nossos inversores de frequência montados em motor utilizam uma estratégia de controle integrada baseada em MTPA (Torque Máximo por Ampere). Isso permite que você opere seus motores síncronos de ímã permanente com máxima eficiência energética. A sobrecarga de 200%, o excelente torque de partida e a ampla faixa de controle de velocidade também permitem explorar totalmente a classificação do motor. Para uma rápida recuperação de custos e processos de controle mais eficientes.

Características do motor IPM (ímã permanente interno):

Alto torque e alta eficiência
Alto torque e alto rendimento são alcançados usando torque de relutância além do torque magnético.

Operação com economia de energia
Consome até 30% menos energia em comparação com motores SPM convencionais.

Segurança
Uma vez que o íman permanente está incorporado, a segurança mecânica é melhorada, pois, ao contrário de um SPM, o íman não se desprende devido à força centrífuga.

Motores síncronos de ímã permanente com ímãs externos para aplicações servo clássicas

Os motores síncronos de ímã permanente com ímãs externos (SPMSM) são motores ideais quando são necessárias altas sobrecargas e aceleração rápida, por exemplo, em aplicações servo clássicas. O design alongado também resulta em baixa inércia de massa e pode ser instalado de forma ideal. No entanto, uma desvantagem do sistema que consiste em SPMSM e inversor de frequência são os custos associados a ele, já que muitas vezes são utilizadas tecnologias de plugue caras e encoders de alta qualidade.

Sistemas de Energia Renovável: Os motores PMAC são utilizados em sistemas de energia renovável, como turbinas eólicas e rastreadores solares, onde oferecem alta eficiência, alta densidade de potência e controle preciso. Eles são frequentemente usados ​​nos geradores e sistemas de rastreamento desses sistemas.

Equipamentos Médicos: Os motores PMAC são utilizados em equipamentos médicos, como aparelhos de ressonância magnética, onde oferecem alta densidade de torque, controle preciso e baixos níveis de ruído. Eles são frequentemente usados ​​nos motores que acionam as peças móveis dessas máquinas.

Alguns pequenos problemas que são facilmente esquecidos no motor:

1. Por que o motor não é adequado para operação com carga leve?

Quando o motor funciona com carga leve, causará:

(1) O fator de potência do motor é baixo;

(2) A eficiência do motor é baixa.

(3) Causará desperdício de equipamentos e operação antieconômica.

2. Por que o motor não dá partida em um ambiente frio?

O uso excessivo do motor em um ambiente de baixa temperatura causará:

(1) Rachaduras no isolamento do motor;

(2) A graxa do rolamento congela;

(3) O pó de solda da junta do fio é pulverizado.

Portanto, o motor deve ser aquecido e armazenado em ambiente frio, e os enrolamentos e rolamentos devem ser verificados antes de funcionar.

3. Por que um motor de 60 Hz não pode usar uma fonte de alimentação de 50 Hz?

Quando o motor é projetado, a chapa de aço silício geralmente trabalha na região de saturação da curva de magnetização. Quando a tensão da fonte de alimentação é constante, a redução da frequência aumentará o fluxo magnético e a corrente de excitação, resultando em um aumento na corrente do motor e no consumo de cobre, o que eventualmente levará a um aumento no aumento da temperatura do motor. Em casos graves, o motor pode queimar devido ao superaquecimento da bobina.

4.Partida suave do motor

A partida suave tem um efeito limitado de economia de energia, mas pode reduzir o impacto da partida na rede elétrica e também pode conseguir uma partida suave para proteger a unidade do motor. De acordo com a teoria da conservação de energia, devido à adição de um circuito de controle relativamente complexo, uma partida suave não só não economiza energia, mas também aumenta o consumo de energia. Mas pode reduzir a corrente inicial do circuito e desempenhar um papel protetor.

Como escolher um motor síncrono de ímã permanente trifásico?

A seleção de um motor síncrono de ímã permanente trifásico requer a consideração de vários fatores, incluindo potência do motor, velocidade, materiais, processo de fabricação e assim por diante.

Potência do motor

A potência do motor é um parâmetro importante do motor, que determina a potência máxima de saída do motor e a cena aplicável. Ao selecionar um motor síncrono de ímã permanente trifásico, você precisa determinar a faixa de potência do motor de acordo com a demanda real e selecionar o tipo e os parâmetros apropriados do motor.

Velocidade do motor

A velocidade do motor também é um fator a ser considerado no processo de seleção. Diferentes condições de aplicação requerem diferentes velocidades do motor, sendo necessário determinar a faixa de velocidade do motor de acordo com as necessidades reais e selecionar o tipo e os parâmetros apropriados do motor.

Material do motor

O material do motor é um dos fatores importantes no projeto e seleção do motor. Esta propriedade afeta diretamente o desempenho e a vida útil do motor. Os materiais comuns do motor incluem fio de cobre, ímãs, materiais de isolamento, etc. Ao selecionar motores síncronos de ímã permanente trifásicos, é necessário escolher materiais de motor apropriados e adotar tecnologia de processamento apropriada e medidas de inspeção de qualidade.

Processo de fabricação

Os processos de fabricação comuns incluem enrolamento, processamento de pólos, montagem e assim por diante. Ao selecionar motores síncronos de ímã permanente trifásicos, é necessário adotar processos de fabricação adequados e medidas de inspeção de qualidade para garantir que o desempenho e a qualidade do motor atendam aos requisitos.

Perspectivas futuras

Do ponto de vista técnico, no futuro, a tecnologia de projeto e fabricação de motores síncronos trifásicos de ímã permanente continuará a ser melhorada e atualizada. Novos materiais podem melhorar o desempenho e a vida útil do motor, como novos materiais magnéticos. A melhoria da tecnologia de controle do motor pode proporcionar um controle mais preciso e maior eficiência. Os avanços na tecnologia de sensores do motor podem melhorar a precisão da medição e do controle do motor, para que o desempenho do motor possa ser melhorado ainda mais.

Do ponto de vista da aplicação, a gama de aplicações de motores síncronos de ímã permanente trifásicos continuará a se expandir e se aprofundar. A aplicação de motores síncronos trifásicos de ímã permanente no campo da automação industrial continuará a se expandir, como transportadores de correia, máquinas têxteis e assim por diante. No futuro, os motores síncronos trifásicos de ímã permanente serão mais eficientes, precisos e confiáveis, fornecendo melhores soluções para diversas indústrias.
