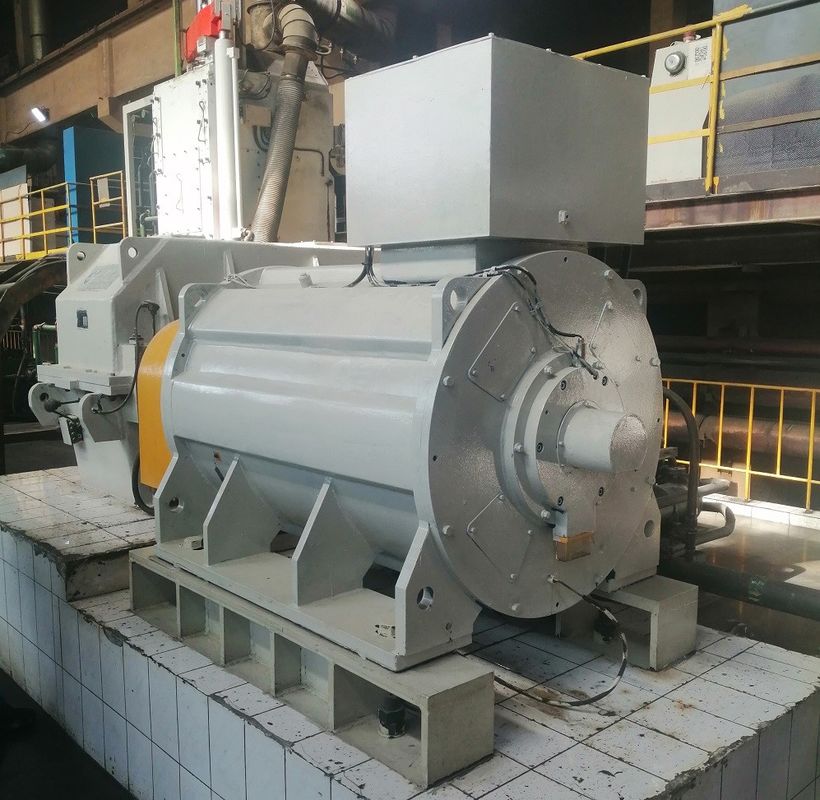

1250kw 1000rpm 690v 50hz Motor de ímã permanente para misturador interno

O motor síncrono de ímã permanente tem as seguintes características:

• A eficiência nominal é 2% a 5% superior aos motores assíncronos normais;
• A eficiência aumenta rapidamente com o aumento da carga. Quando a carga muda na faixa de 25% a 120%, ele mantém uma alta eficiência.A gama de funcionamento de alta eficiência é muito maior do que a dos motores assíncronos comunsA carga leve, a carga variável e a carga total têm todos efeitos significativos de poupança de energia;
• Fator de potência de até 0,95 e superior, sem necessidade de compensação reativa;
• O fator de potência é muito melhorado. Em comparação com os motores assíncronos, a corrente de funcionamento é reduzida em mais de 10%.Os efeitos de economia de energia de cerca de 1% podem ser alcançados.
• Aumento de baixa temperatura, alta densidade de potência: 20K inferior ao aumento de temperatura do motor assíncrono de três fases, o aumento de temperatura de projeto é o mesmo e pode ser feito em um volume menor,poupança de materiais mais eficazes;
• Alto binário de arranque e elevada capacidade de sobrecarga: de acordo com os requisitos, pode ser concebido com um binário de arranque elevado (3-5 vezes) e uma elevada capacidade de sobrecarga;
• O sistema de controlo de velocidade de frequência variável é utilizado, que é melhor na resposta dinâmica e melhor do que o dos motores assíncronos.
• As dimensões de instalação são as mesmas dos motores assíncronos actualmente amplamente utilizados, e o desenho e a selecção são muito convenientes.
• A redução da potência do transformador do sistema de alimentação é significativamente reduzida devido ao aumento do fator de potência, o que melhora a capacidade de alimentação do transformador,e pode também reduzir muito o custo do cabo do sistema (novo projeto);
• Quando o novo projeto é construído, todos os sistemas de acionamento utilizam motores síncronos de ímã permanente, o investimento do projeto é basicamente o mesmo que o uso de motores assíncronos,e o projecto pode continuar a obter benefícios de poupança de energia após a sua colocação em funcionamento;

No sector industrial em geral, a substituição de motores assíncronos de baixa tensão (< 380/660/1140 V) de elevada eficiência, sistema economiza 5% a 30% de energia,e os motores assíncronos de alta tensão ((6kV/10kV) de alta eficiência, o sistema economiza 2% a10%.

Por que escolher motores de ímãs permanentes?

Os motores de ímã permanente AC (PMAC) oferecem várias vantagens em relação a outros tipos de motores, incluindo:

Eficiência elevada: Os motores PMAC são altamente eficientes devido à ausência de perdas de cobre no rotor e à redução das perdas de enrolamento.

Alta densidade de potência: Os motores PMAC têm uma maior densidade de potência em comparação com outros tipos de motores, o que significa que podem produzir mais potência por unidade de tamanho e peso.Isto os torna ideais para aplicações onde o espaço é limitado.

Alta densidade de binário: Os motores PMAC têm uma alta densidade de binário, o que significa que podem produzir mais binário por unidade de tamanho e peso.

Manutenção reduzida: Uma vez que os motores PMAC não têm escovas, exigem menos manutenção e têm uma vida útil mais longa do que outros tipos de motores.

Controle Melhorado: Os motores PMAC têm um melhor controlo da velocidade e do binário em comparação com outros tipos de motores, tornando-os ideais para aplicações em que é necessário um controlo preciso.

Amigável ao ambiente: Os motores PMAC são mais ecológicos do que outros tipos de motores, uma vez que utilizam metais de terras raras, que são mais fáceis de reciclar e produzem menos resíduos em comparação com outros tipos de motores.

No geral, as vantagens dos motores PMAC os tornam uma excelente escolha para uma ampla gama de aplicações, incluindo veículos elétricos, máquinas industriais e sistemas de energia renovável.

Aplicação:

Os motores síncronos de ímã permanente podem ser combinados com conversores de frequência para formar o melhor sistema de controlo de velocidade em circuito aberto, sem passos,que tem sido amplamente utilizado para equipamentos de transmissão de controlo de velocidade na indústria petroquímica, fibras químicas, têxteis, máquinas, electrónica, vidro, borracha, embalagem, impressão, fabricação de papel, impressão e tingimento, metalurgia e outras indústrias.

motores de indução. No entanto, os motores PM têm capacidade de velocidade variável,também são substitutos equivalentes para um motor de frequência variável modulado por largura de pulso eletrônico (VFD) que controla um novo motor inverter de serviço Premium Efficiency. Ao substituir motores de velocidade constante em aplicações de fluxo variável,As economias de energia resultantes da capacidade de velocidade variável do motor PMAC serão muito superiores às economias resultantes do aumento da eficiência do próprio motor.Os motores de ímã permanente proporcionam uma eficiência melhorada em toda a sua gama de funcionamento e satisfazem ou excedem os padrões de eficiência IE4 da Comissão Electrotecnica Internacional (CEI).

Como melhorar a eficiência do motor?

Para melhorar a eficiência do motor, a essência é reduzir a perda do motor. A perda do motor é dividida em perda mecânica e perda electromagnética.para um motor assíncrono AC, a corrente passa através dos enrolamentos do estator e do rotor, o que produzirá perda de cobre e perda de condutor, enquanto o campo magnético no ferro.Isso causará correntes de redemoinho para causar perda de histerese., os altos harmônicos do campo magnético do ar gerarão perdas de desvio na carga e haverá perdas de desgaste durante a rotação de rolamentos e ventiladores.

Para reduzir a perda do rotor, você pode reduzir a resistência do enrolamento do rotor, usar um fio relativamente grosso com baixa resistividade ou aumentar a área da secção transversal da ranhura do rotor.- Claro que sim.A produção condicional de rotores de cobre reduzirá as perdas em cerca de 15% Os motores assíncronos atuais são basicamente rotores de alumínio,Então a eficiência não é tão alta..

Da mesma forma, há perda de cobre no estator, o que pode aumentar a face da ranhura do estator, aumentar a proporção de ranhura completa da ranhura do estator e encurtar o comprimento final do enrolamento do estator.Se um ímã permanente for utilizado para substituir o enrolamento do estatorNaturalmente, a eficiência pode ser obviamente melhorada, que é a razão fundamental pela qual o motor síncrono é mais eficiente do que o motor assíncrono.

Para a perda de ferro do motor, podem ser utilizadas chapas de aço de silício de alta qualidade para reduzir a perda de histerese ou o comprimento do núcleo de ferro pode ser alargado,que pode reduzir a densidade de fluxo magnéticoAlém disso, o processo de tratamento térmico também é crítico.

O desempenho de ventilação do motor é mais importante.A estrutura de arrefecimento correspondente ou o método de arrefecimento adicional podem ser utilizados para reduzir a perda de atrito.

Os harmônicos de alta ordem produzirão perdas de desvio na bobina e no núcleo de ferro, o que pode melhorar a bobina do estator e reduzir a geração de harmônicos de alta ordem.O tratamento de isolamento também pode ser realizado na superfície da fenda do rotor, e lama de fenda magnética pode ser usada para reduzir o efeito de fenda magnética.
