Detalhes do produto
Lugar de origem: China
Marca: ENNENG
Certificação: CE,UL
Número do modelo: PMM
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 500-5000/set
Detalhes da embalagem: embalagem em condições de navegar
Tempo de entrega: 15-120 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 grupos/ano
Nome: |
Motores magnéticos permanentes |
Atual: |
C.A. |
Escala de poder: |
5.5-3000kw |
Tipo: |
IPM |
Polos: |
4 |
Dever: |
S1 |
Fase: |
fase 3 |
Aplicações: |
misturadores, moedores, bombas, fãs, ventiladores, transportes, e aplicações industriais |
Categoria da proteção: |
IP68 |
Nome: |
Motores magnéticos permanentes |
Atual: |
C.A. |
Escala de poder: |
5.5-3000kw |
Tipo: |
IPM |
Polos: |
4 |
Dever: |
S1 |
Fase: |
fase 3 |
Aplicações: |
misturadores, moedores, bombas, fãs, ventiladores, transportes, e aplicações industriais |
Categoria da proteção: |
IP68 |

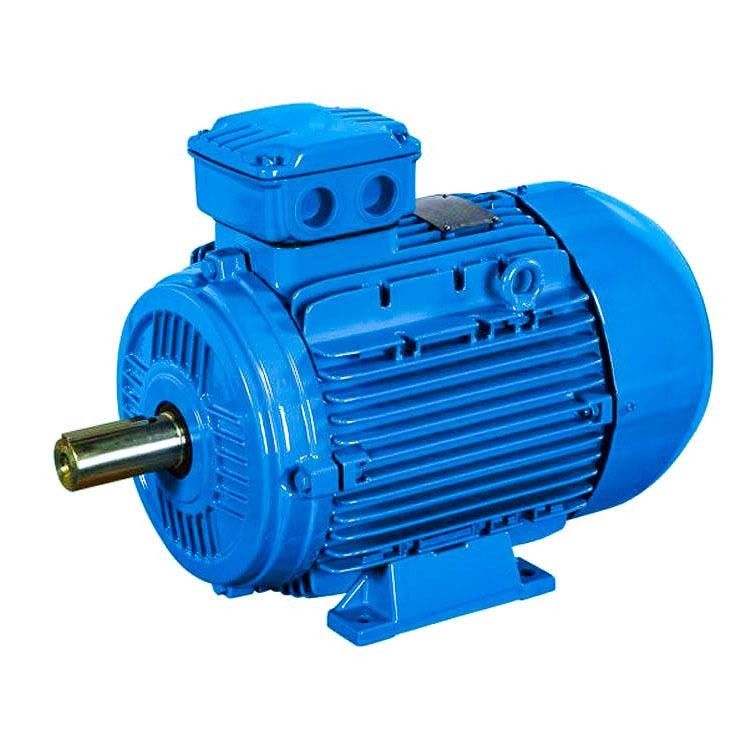

Motor variável do ímã do neodímio de Polos IP68 380v da velocidade 4 para o fã
Que é o motor síncrono de ímã permanente?
O MOTOR SÍNCRONO de ÍMÃ PERMANENTE é composto principalmente do estator, do rotor, do chassi, da tampa dianteiro-traseira, dos rolamentos, etc. A estrutura do estator é basicamente a mesma que aquela dos motores assíncronos ordinários, e a diferença principal entre o motor síncrono de ímã permanente e outros tipos dos motores é seu rotor.
O material do ímã permanente com (magnético carregado) o magnético pre-magnetizado na superfície ou dentro do ímã permanente do motor, fornece o campo magnético necessário de diferença de ar para o motor. Esta estrutura do rotor pode eficazmente reduzir o volume do motor, reduzir a perda e melhorar a eficiência.
Análise do princípio das vantagens técnicas do motor do ímã permanente
O princípio de um motor síncrono de ímã permanente é como segue: No enrolamento do estator do motor na corrente trifásica, após passagem-na corrente, formará um campo magnético de gerencio para o enrolamento do estator do motor. Porque o rotor é instalado com o ímã permanente, o polo magnético de ímã permanente é fixado, de acordo com o princípio de polos magnéticos da mesma fase que atrai a repulsa diferente, o gerencio que o campo magnético gerado no estator conduzirá o rotor para girar, a velocidade de rotação do rotor é igual à velocidade do polo de gerencio produziu no estator.
Devido ao uso de ímãs permanentes fornecer campo magnèticos, o processo do rotor é maduro, seguro, e flexível em tamanho, e a capacidade de projeto pode ser tão pequena quanto dez dos watts, até megawatt. Ao mesmo tempo, aumentando ou diminuindo o número de pares de ímãs permanentes do rotor, é mais fácil mudar o número de polos do motor, que faz a escala de velocidade dos motores síncronos de ímã permanente mais larga. Com os rotores do ímã permanente do multi-polo, a velocidade avaliado pode ser tão baixa quanto de um único dígito, que é difícil de conseguir pelos motores assíncronos ordinários.
Especialmente no ambiente de aplicação de alta potência de baixa velocidade, o motor síncrono de ímã permanente pode diretamente ser conduzido por um projeto do multi-polo em de baixa velocidade, comparado com um motor ordinário mais o redutor, as vantagens de um ímã que permanente o motor síncrono pode ser destacado.
Diferenças entre o motor do ímã permanente e o motor assíncrono:
01. Estrutura do rotor
Motor assíncrono: O rotor consiste em um núcleo de ferro e nos rotores de um enrolamento, principalmente da esquilo-gaiola e da fio-ferida. Um rotor da esquilo-gaiola é moldado com barras de alumínio. O campo magnético da barra de alumínio que corta o estator conduz o rotor.
Motor de PMSM: Os ímãs permanentes são encaixados nos polos magnéticos do rotor, e conduzidos para girar pelo campo magnético de gerencio gerado no estator de acordo com o princípio de polos magnéticos da mesma fase que atrai repulsas diferentes.
02. Eficiência
Motores assíncronos: Precise de absorver atual da excitação da grade, tendo por resultado uma determinada quantia da perda de energia, da corrente reativa do motor, e do fator de baixa potência.
Motor de PMSM: O campo magnético é fornecido por ímãs permanentes, o rotor não precisa a corrente de excitação, e a eficiência do motor é melhorada.
03. Volume e peso
O uso de materiais de capacidade elevada do ímã permanente faz a diferença de ar o campo magnético dos motores síncronos de ímã permanente maior do que aquele dos motores assíncronos. O tamanho e o peso são reduzidos comparado aos motores assíncronos. Será um ou dois motores do que assíncronos dos tamanhos de quadro mais baixo.
04. Motor que começa a corrente
Motor assíncrono: É começado diretamente pela eletricidade da frequência do poder, e a corrente começando é grande, que pode alcançar 5 a 7 vezes a corrente avaliado, que tem um grande impacto na rede elétrica num instante. A grande corrente começando faz com que a queda de tensão da resistência do escapamento do enrolamento do estator aumente, e o torque começando é começar tão resistente pequena não pode ser conseguido. Mesmo se o inversor é usado, pode somente começar dentro da escala da corrente de saída avaliado.
Motor de PMSM: É conduzido por um controlador dedicado, que falte as exigências da saída avaliado do redutor. A corrente começando real é pequena, a corrente é aumentada gradualmente de acordo com a carga, e o torque começando é grande.
05. Fator de poder
Os motores assíncronos têm um fator de baixa potência, eles devem absorver uma grande quantidade de corrente reativa da rede elétrica, a grande corrente começando dos motores assíncronos causará um impacto a curto prazo na rede elétrica, e o uso a longo prazo causará determinado dano ao equipamento e aos transformadores da rede elétrica. É necessário adicionar unidades da compensação de poder e executar a compensação de poder reativo para assegurar a qualidade da rede elétrica e para aumentar o custo do uso do equipamento.
Não há nenhuma corrente induzida no rotor do motor síncrono de ímã permanente, e o fator de poder do motor é alto, que melhora o fator de qualidade da rede elétrica e elimina a necessidade de instalar um compensador.
06. Manutenção
A estrutura assíncrona do motor + do redutor gerará a vibração, o calor, a taxa de falhas alta, o grande consumo do lubrificante, e o custo de manutenção manual alto; causará determinadas perdas do tempo ocioso da máquina.
O motor síncrono trifásico de ímã permanente conduz o equipamento diretamente. Porque o redutor é eliminado, a velocidade da saída do motor é baixa, o ruído mecânico é baixo, a vibração mecânica é pequena, e a taxa de falhas é baixa. O sistema de movimentação inteiro é quase livre de manutenção.
O motor síncrono trifásico de ímã permanente conduz o equipamento diretamente. Porque o redutor é eliminado, a velocidade da saída do motor é baixa, o ruído mecânico é baixo, a vibração mecânica é pequena, e a taxa de falhas é baixa. O sistema de movimentação inteiro é quase livre de manutenção.
O motor síncrono de ímã permanente tem as seguintes características:
No setor industrial geral, a substituição (380/660/1140V) dos motores assíncronos de grande eficacia de baixa voltagem, sistema salvar a energia de 5% a de 30%, e (6kV/10kV) os motores assíncronos de grande eficacia de alta tensão, sistema salvar 2% to10%.
Porque escolha os motores de C.A. do ímã permanente?
1. Eficiência mais alta: Os motores do ímã permanente têm uma eficiência mais alta do que os motores tradicionais porque têm umas mais baixas perdas devido à ausência de corrente nos enrolamentos do rotor.
2. Melhor densidade de poder: Os motores do ímã permanente têm uma densidade de poder mais alto do que os motores tradicionais porque podem gerar um campo magnético mais forte com uma quantidade menor de material.
3. Tamanho e peso menores: Devido a sua densidade de poder mais alto, os motores do ímã permanente podem ser projetados ser motores menores e mais levemente do que tradicionais, fazendo os ideais para as aplicações onde o espaço e o peso são um interesse.
4. Mais baixa manutenção: Os motores do ímã permanente têm menos peças moventes do que os motores tradicionais, que o significa exigem menos manutenção e têm um tempo mais longo.
5. Melhor controle: Os motores do ímã permanente têm o melhor controle porque podem responder mais rapidamente às mudanças na carga e na velocidade, fazendo os apropriados para as aplicações que exigem o controle preciso.
Um motor do ímã permanente (igualmente chamou o PM) pode ser separado em duas categorias principais: Ímã permanente permanente interior de ímã (IPM) e de superfície (SPM). Ambos os tipos geram o fluxo magnético pelos ímãs permanentes afixados a ou pelo interior do rotor.
SPM
ÍMÃ PERMANENTE DE SUPERFÍCIE
Um tipo de motor em que os ímãs permanentes são unidos à circunferência do rotor.
Os motores de SPM têm os ímãs afixados ao exterior da superfície do rotor, sua força mecânica são tão mais fracos do que o IPM um. A força mecânica enfraquecida limita a velocidade mecânica segura máxima do motor. Além, estes motores exibem saliency magnético muito limitado (≈ LQ do Ld). Os valores da indutância mediram nos terminais do rotor são consistentes apesar da posição do rotor. Devido à relação próxima do saliency da unidade, os projetos do motor de SPM confiam significativamente, se não completamente, no componente magnético do torque para produzir o torque.
IPM
ÍMÃ PERMANENTE INTERIOR
Um tipo de motor que tem um rotor encaixado com ímãs permanentes é chamado IPM.
Os motores do IPM têm um ímã permanente encaixado no rotor próprio. Ao contrário de suas contrapartes de SPM, o lugar dos ímãs permanentes faz os motores do IPM muito mecanicamente sadios, e apropriados para operar-se em altas velocidades mesmas. Estes motores são definidos igualmente por sua relação magnética relativamente alta do saliency (LQ > Ld). Devido a seu saliency magnético, um motor do IPM tem a capacidade para gerar o torque aproveitando-se os componentes magnéticos e da relutância do torque do motor.
Porque você deve escolher um IPM motor em vez de um SPM?
1. O torque alto é conseguido usando o torque da relutância além do que o torque magnético.
2. Os motores do IPM consomem até 30% menos poder comparado aos motores elétricos convencionais.
3. A segurança mecânica é melhorada tão, ao contrário em um SPM, o ímã não destacará devido à força centrífuga.
4. Pode responder à rotação de alta velocidade do motor controlando os dois tipos de torque usando o controle de vetor.
Os motores sem escova do ímã permanente (PM) operam-se com uma alimentação CA fornecem são referidos assim frequentemente como os motores de PMAC. O uso de ímãs permanentes elimina a necessidade para perdas do rotor dos condutores (barras do rotor) é eliminado assim. Este projeto torna possível combinar a eficiência elevada, de baixa velocidade, e o torque alto em um único pacote. Para tamanhos pequenos do motor, a eficiência do motor do PM pode ser 10% a 15% maior do que mais velhos, motores da padrão-eficiência no mesmo ponto de carga. Estes ganhos da eficiência guardam sobre a escala inteira de cargas de motor típicas.
Devido à necessidade para uma movimentação ou um controlador, motores da variável-velocidade PMAC custe os motores de indução superiores muito mais do que de velocidade constante da eficiência. Os motores do PM têm a capacidade da variável-velocidade, contudo, são assim as substituições equivalentes para largura do impulso eletrônica uma movimentação variável modulada da frequência (VFD) que controla um motor superior novo do inversor-dever da eficiência. Ao substituir os motores de velocidade constante em aplicações variáveis do fluxo, as economias de energia devido à capacidade da variável-velocidade do motor de PMAC excederão extremamente as economias devido à eficiência aumentada do motor própria. Os motores do ímã permanente fornecem a eficiência melhorada sobre sua escala de funcionamento inteira e encontram ou excedem os padrões da eficiência IE4 da comissão eletrotécnica internacional (IEC).
A tendência de desenvolvimento dos motores do ímã permanente de terra rara:
Os motores do ímã permanente de terra rara estão tornando-se para o torque do poder superior (de alta velocidade, alto), a funcionalidade e a miniaturização altas, e estão expandindo-se constantemente variedades do motor e campos novos da aplicação, e as perspectivas da aplicação são muito otimistas. A fim encontrar as necessidades, o projeto e o processo de manufatura de terra que rara os motores do ímã permanente ainda precisam de ser inovados continuamente, a estrutura eletromagnética serão mais complexos, a estrutura do cálculo será mais exata, e o processo de manufatura será mais avançado e aplicável.
Aplicação do motor do ímã permanente de terra rara:
Devido à superioridade dos motores do ímã permanente de terra rara, suas aplicações estão tornando-se cada vez mais extensivas. As áreas de aplicação principal são como segue:
Foco na eficiência elevada e na economia de energia dos motores do ímã permanente de terra rara. Os objetos da aplicação principal são consumidores do grande poder, tais como os motores síncronos de ímã permanente de terra rara para indústrias de matéria têxtil e da fibra química, os motores síncronos de ímã permanente de terra rara para a vária maquinaria da mineração e do transporte usada nos campos petrolíferos e nas minas de carvão, e os motores síncronos de ímã permanente de terra rara conduzindo as vários bombas e fãs.
