Detalhes do produto
Lugar de origem: China
Marca: ENNENG
Certificação: CE,UL
Número do modelo: PMM
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 500-5000/set
Detalhes da embalagem: embalagem em condições de navegar
Tempo de entrega: 15-120 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 grupos/ano
Nome: |
Motor do ímã permanente |
Atual: |
C.A. |
Material: |
Terra rara NdFeB |
Escala de poder: |
5.5-3000kw |
Tensão: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Polos: |
2,4,6,8,10 |
Categoria da proteção: |
IP54 IP68 IP65 |
À prova de explosões: |
Sim |
A instalação: |
IMB3 IMB5 IMB35 |
Aplicações: |
misturadores, moedores, bombas, fãs, ventiladores, transportes, e aplicações industriais |
Nome: |
Motor do ímã permanente |
Atual: |
C.A. |
Material: |
Terra rara NdFeB |
Escala de poder: |
5.5-3000kw |
Tensão: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Polos: |
2,4,6,8,10 |
Categoria da proteção: |
IP54 IP68 IP65 |
À prova de explosões: |
Sim |
A instalação: |
IMB3 IMB5 IMB35 |
Aplicações: |
misturadores, moedores, bombas, fãs, ventiladores, transportes, e aplicações industriais |

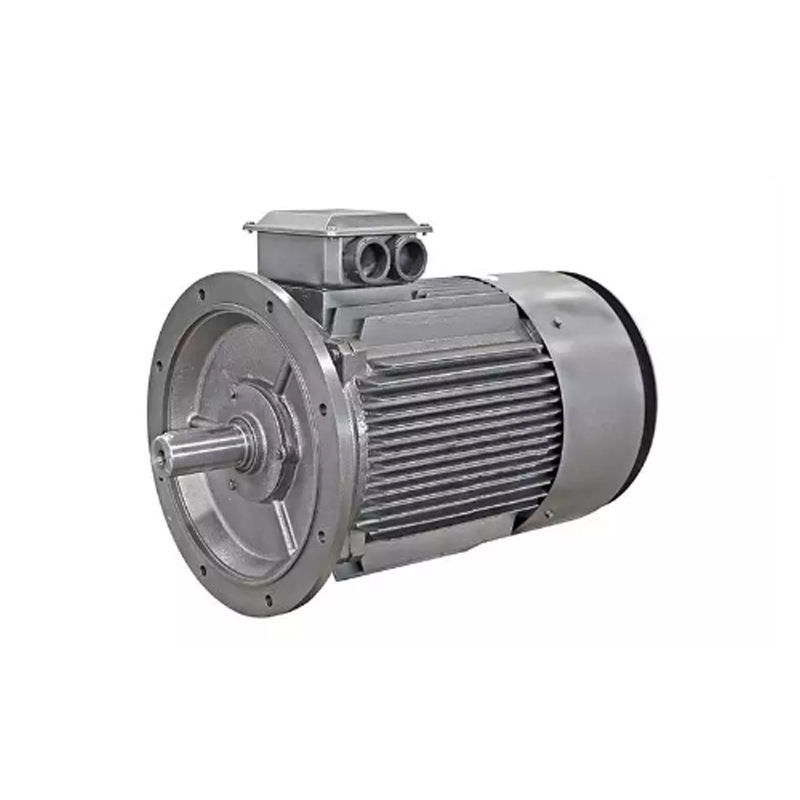

220v 380v 50hz IC411 que refrigera o motor do ímã permanente do motor do ímã do neodímio da C.A.
Que é o motor síncrono de ímã permanente?
O MOTOR SÍNCRONO de ÍMÃ PERMANENTE é composto principalmente do estator, do rotor, do chassi, da tampa dianteiro-traseira, dos rolamentos, etc. A estrutura do estator é basicamente a mesma que aquela dos motores assíncronos ordinários, e a diferença principal entre o motor síncrono de ímã permanente e outros tipos dos motores é seu rotor.
O material do ímã permanente com (magnético carregado) o magnético pre-magnetizado na superfície ou dentro do ímã permanente do motor, fornece o campo magnético necessário de diferença de ar para o motor. Esta estrutura do rotor pode eficazmente reduzir o volume do motor, reduzir a perda e melhorar a eficiência.
Análise do princípio das vantagens técnicas do motor do ímã permanente
O princípio de um motor síncrono de ímã permanente é como segue: No enrolamento do estator do motor na corrente trifásica, após passagem-na corrente, formará um campo magnético de gerencio para o enrolamento do estator do motor. Porque o rotor é instalado com o ímã permanente, o polo magnético de ímã permanente é fixado, de acordo com o princípio de polos magnéticos da mesma fase que atrai a repulsa diferente, o gerencio que o campo magnético gerado no estator conduzirá o rotor para girar, a velocidade de rotação do rotor é igual à velocidade do polo de gerencio produziu no estator.
Devido ao uso de ímãs permanentes fornecer campo magnèticos, o processo do rotor é maduro, seguro, e flexível em tamanho, e a capacidade de projeto pode ser tão pequena quanto dez dos watts, até megawatt. Ao mesmo tempo, aumentando ou diminuindo o número de pares de ímãs permanentes do rotor, é mais fácil mudar o número de polos do motor, que faz a escala de velocidade dos motores síncronos de ímã permanente mais larga. Com os rotores do ímã permanente do multi-polo, a velocidade avaliado pode ser tão baixa quanto de um único dígito, que é difícil de conseguir pelos motores assíncronos ordinários.
Especialmente no ambiente de aplicação de alta potência de baixa velocidade, o motor síncrono de ímã permanente pode diretamente ser conduzido por um projeto do multi-polo em de baixa velocidade, comparado com um motor ordinário mais o redutor, as vantagens de um ímã que permanente o motor síncrono pode ser destacado.
Diferenças entre o motor do ímã permanente e o motor assíncrono:
01. Estrutura do rotor
Motor assíncrono: O rotor consiste em um núcleo de ferro e nos rotores de um enrolamento, principalmente da esquilo-gaiola e da fio-ferida. Um rotor da esquilo-gaiola é moldado com barras de alumínio. O campo magnético da barra de alumínio que corta o estator conduz o rotor.
Motor de PMSM: Os ímãs permanentes são encaixados nos polos magnéticos do rotor, e conduzidos para girar pelo campo magnético de gerencio gerado no estator de acordo com o princípio de polos magnéticos da mesma fase que atrai repulsas diferentes.
02. Eficiência
Motores assíncronos: Precise de absorver atual da excitação da grade, tendo por resultado uma determinada quantia da perda de energia, da corrente reativa do motor, e do fator de baixa potência.
Motor de PMSM: O campo magnético é fornecido por ímãs permanentes, o rotor não precisa a corrente de excitação, e a eficiência do motor é melhorada.
03. Volume e peso
O uso de materiais de capacidade elevada do ímã permanente faz a diferença de ar o campo magnético dos motores síncronos de ímã permanente maior do que aquele dos motores assíncronos. O tamanho e o peso são reduzidos comparado aos motores assíncronos. Será um ou dois motores do que assíncronos dos tamanhos de quadro mais baixo.
04. Motor que começa a corrente
Motor assíncrono: É começado diretamente pela eletricidade da frequência do poder, e a corrente começando é grande, que pode alcançar 5 a 7 vezes a corrente avaliado, que tem um grande impacto na rede elétrica num instante. A grande corrente começando faz com que a queda de tensão da resistência do escapamento do enrolamento do estator aumente, e o torque começando é começar tão resistente pequena não pode ser conseguido. Mesmo se o inversor é usado, pode somente começar dentro da escala da corrente de saída avaliado.
Motor de PMSM: É conduzido por um controlador dedicado, que falte as exigências da saída avaliado do redutor. A corrente começando real é pequena, a corrente é aumentada gradualmente de acordo com a carga, e o torque começando é grande.
05. Fator de poder
Os motores assíncronos têm um fator de baixa potência, eles devem absorver uma grande quantidade de corrente reativa da rede elétrica, a grande corrente começando dos motores assíncronos causará um impacto a curto prazo na rede elétrica, e o uso a longo prazo causará determinado dano ao equipamento e aos transformadores da rede elétrica. É necessário adicionar unidades da compensação de poder e executar a compensação de poder reativo para assegurar a qualidade da rede elétrica e para aumentar o custo do uso do equipamento.
Não há nenhuma corrente induzida no rotor do motor síncrono de ímã permanente, e o fator de poder do motor é alto, que melhora o fator de qualidade da rede elétrica e elimina a necessidade de instalar um compensador.
06. Manutenção
A estrutura assíncrona do motor + do redutor gerará a vibração, o calor, a taxa de falhas alta, o grande consumo do lubrificante, e o custo de manutenção manual alto; causará determinadas perdas do tempo ocioso da máquina.
O motor síncrono trifásico de ímã permanente conduz o equipamento diretamente. Porque o redutor é eliminado, a velocidade da saída do motor é baixa, o ruído mecânico é baixo, a vibração mecânica é pequena, e a taxa de falhas é baixa. O sistema de movimentação inteiro é quase livre de manutenção.
O motor síncrono trifásico de ímã permanente conduz o equipamento diretamente. Porque o redutor é eliminado, a velocidade da saída do motor é baixa, o ruído mecânico é baixo, a vibração mecânica é pequena, e a taxa de falhas é baixa. O sistema de movimentação inteiro é quase livre de manutenção.
As características e as vantagens dos motores do ímã permanente:
O motor da fonte de excitação pode ser dividido em duas categorias: motor do ímã permanente, e motor elétrico da excitação. Um motor do ímã permanente é um motor elétrico que produza um campo magnético da excitação de um ímã permanente. Os motores assíncronos trifásicos os mais amplamente utilizados na indústria e no uso civil, tal como a série das Y-séries, da série Y2-Series, YE2-Series, YX3, da série YB, da série YB2, etc. todos pertencem aos motores elétricos da excitação. Os produtos do motor de ENNENG são motores síncronos ultra-eficientes de ímã permanente.
Comparado com os motores elétricos tradicionais da excitação, os motores do ímã permanente, motores do ímã permanente de terra especialmente rara, têm as vantagens da estrutura simples, funcionamento seguro, tamanho pequeno, perda e eficiência elevada de pouco peso, pequena, e forma e tamanho flexíveis e diversos do motor. A aplicação é extremamente larga, cobrindo quase todas as áreas da defesa, de industrial aeroespaciais, nacionais e produção agrícola, e dia a dia.
O motor síncrono de ímã permanente tem as seguintes características:
No setor industrial geral, a substituição (380/660/1140V) dos motores assíncronos de grande eficacia de baixa voltagem, sistema salvar a energia de 5% a de 30%, e (6kV/10kV) os motores assíncronos de grande eficacia de alta tensão, o sistema salvar 2% to10%.
Porque escolha os motores de C.A. do ímã permanente?
Os motores da C.A. do ímã permanente (PMAC) oferecem diversas vantagens sobre outros tipos de motores, incluindo:
Eficiência elevada: Os motores de PMAC são altamente eficiente devido à ausência de perdas do cobre do rotor e reduzida enrolar perdas. Podem conseguir eficiências de até 97%, tendo por resultado economias de energia significativas.
Densidade de poder superior: Os motores de PMAC têm uma densidade de poder mais alto comparada a outros tipos do motor, que os meios eles podem produzir mais poder pela unidade de tamanho e de peso. Isto fá-los ideais para as aplicações onde o espaço é limitado.
Densidade alta do torque: Os motores de PMAC têm uma densidade alta do torque, que os meios eles possam produzir mais torque pela unidade de tamanho e de peso. Isto fá-los ideais para as aplicações onde o torque alto é exigido.
Manutenção reduzida: Desde que os motores de PMAC não têm nenhuma escova, exigem menos manutenção e têm um tempo mais longo do que outros tipos do motor.
Controle melhorado: Os motores de PMAC têm o melhor controle da velocidade e do torque comparado a outros tipos do motor, fazendo os ideais para as aplicações onde o controle preciso é exigido.
A favor do meio ambiente: Os motores de PMAC são mais a favor do meio ambiente do que outros tipos do motor desde que usam os metais de terra rara, que são mais fáceis reciclar e produzir menos desperdício comparado a outros tipos do motor.
Total, as vantagens dos motores de PMAC para fazer-lhes uma escolha excelente para uma vasta gama de aplicações, incluindo veículos elétricos, a maquinaria industrial, e sistemas de energia renováveis.
Aplicação:
Os motores síncronos de ímã permanente podem ser combinados com os conversores de frequência para formar o sistema de controlo steppless da velocidade do melhor aberto-laço, que foram amplamente utilizado para o equipamento de transmissão do controle de velocidade na fibra petroquímica, química, na matéria têxtil, na maquinaria, na eletrônica, no vidro, na borracha, no empacotamento, na impressão, na fatura de papel, em imprimir e na tingir, metalurgia e outras indústrias.
Porque você deve escolher um IPM motor em vez de um SPM?
1. O torque alto é conseguido usando o torque da relutância além do que o torque magnético.
2. Os motores do IPM consomem até 30% menos poder comparado aos motores elétricos convencionais.
3. A segurança mecânica é melhorada tão, ao contrário em um SPM, o ímã não destacará devido à força centrífuga.
4. Pode responder à rotação de alta velocidade do motor controlando os dois tipos de torque usando o controle de vetor.
