Detalhes do produto
Lugar de origem: China
Marca: ENNENG
Certificação: CE,UL
Número do modelo: PMM
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 500-5000/set
Detalhes da embalagem: Embalagem em condições de navegar
Tempo de entrega: 15-120 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 grupos/ano
Nome: |

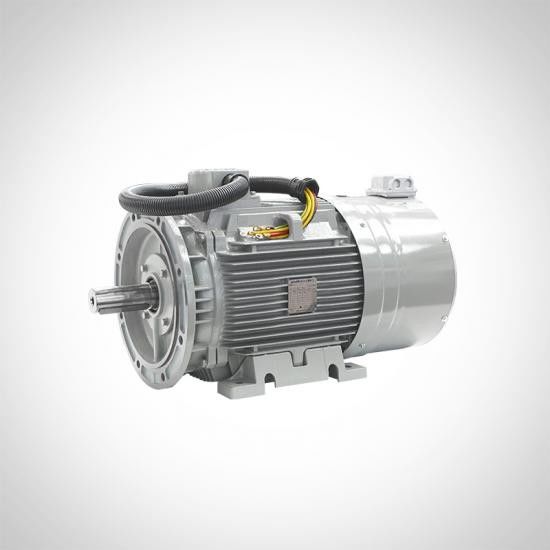

Motor PM de acionamento direto para compressor de ar de parafuso rotativo |
Atual: |
C.A. |
Material: |
Terra Rara NdFeB |
A instalação: |
IMB3 IMB5 IMB35 |
Fase: |
fase 3 |
Polos: |
2,4,6,8,10 |
Escala de poder: |
5.5-3000kw |
Tensão: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Tamanho de quadro: |
De H112 a H450 |
Modo de controle: |
Controle de vetor de laço aberto do inversor |
Nome: |
Motor PM de acionamento direto para compressor de ar de parafuso rotativo |
Atual: |
C.A. |
Material: |
Terra Rara NdFeB |
A instalação: |
IMB3 IMB5 IMB35 |
Fase: |
fase 3 |
Polos: |
2,4,6,8,10 |
Escala de poder: |
5.5-3000kw |
Tensão: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Tamanho de quadro: |
De H112 a H450 |
Modo de controle: |
Controle de vetor de laço aberto do inversor |
Parâmetros do produto:
| Modelo | Poder avaliado (quilowatts) | Tensão avaliado (V) | Atual avaliado (A) | Velocidade avaliado (r/min) | Eficiência (%) | Fator de poder | Frequência avaliado (hertz) | Fator do serviço |
| TYC7.5-3000-Z132S6 | 7,5 | 380 | 12,8 | 3000 | 93,0 | 0,96 | 150 | 1,2 |
| TYC11-3000-Z132S6 | 11 | 18,5 | 94,0 | |||||
| TYC15-3000-Z132S6 | 15 | 25,2 | 94,3 | |||||
| TYC18.5-3000-Z160M6 | 18,5 | 31,0 | 94,4 | |||||
| TYC22-3000-Z160M6 | 22 | 36,8 | 94,6 | |||||
| TYC30-3000-Z160L6 | 30 | 50,0 | 95,0 | |||||
| TYC37-3000-Z160L6 | 37 | 61,3 | 95,5 | |||||
| TYC45-3000-Z180M8 | 45 | 74,5 | 95,6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90,9 | 95,8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96,2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96,5 | |||||
| TYC110-3000-Z22518 | 110 | 180 | 96,8 | |||||
| TYC132-3000-Z22518 | 132 | 215 | 97,0 | |||||
| TYC160-3000-Z22518 | 160 | 261 | 97,0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97,0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97,0 | |||||
| TYC-200-3000-Z25018 | 220 | 359 | 97,0 | |||||
| TYC-200-3000-Z25018 | 250 | 408 | 97,0 |
| Tamanho de quadro | 132 | 160 | 180 | 200 | 225 | 250M/L | 280M/L | ||||
| Propriedades mecânicas | |||||||||||
| Protetor do quadro/extremidade caixas de /Terminal |
Material | Ferro fundido | |||||||||
| Montagem | B3/B35 | ||||||||||
| Categoria do IP | IP23 | ||||||||||
| Método refrigerando | IC01 (ODP) | ||||||||||
| Terra | Dentro da tampa prendendo e da base da máquina | ||||||||||
| Rolamento | Tampa protetora contra poeira/afastamento | ZZ/C3 | /C3 | ||||||||
| Carregando o reparo | Reparo do DE, NDE com a arruela de pressão da onda | ||||||||||
| Reparo do DE rolamentos |
3000rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| Reparo de NDE rolamentos |
3000rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
Lubrificação |
Material | N2 DE ESSO UNIREX | |||||||||
| Tubulação de óleo | / | Dispositivo de lubrificação do protetor da extremidade | tubulação | ||||||||
| tomada | Com tampa cega de borracha para o transporte e o armazenamento | ||||||||||
| Eixo | Material | Steel45# | |||||||||
| B | |||||||||||
| limite da vibração (mm/s) |
1,6 | 2,2 | |||||||||
| Equilíbrio | categoria G2.5 chave de 1/2 | ||||||||||
Placa de identificação |
Material |
Liga de alumínio | |||||||||
| Desempenho elétrico | |||||||||||
| Tensão | 380/400V (or440/460V) três terminais | ||||||||||
Enrolamento |
Material | cobre da pureza alta | |||||||||
| Mergulho método |
VPI e secagem | ||||||||||
Categoria da isolação |
155(F) | ||||||||||
| Fator do serviço | 1.0/1.2/1.3 | ||||||||||
| estator e rotor laminação |
aço do silicone | ||||||||||
| ímã permanente | NdFeB | ||||||||||
Descrição do produto:
O motor síncrono de ímã permanente de terra rara da ultra-ultra-alto-eficiência da série de TYC que excede o padrão da eficiência IE4 é o motor especial o mais atrasado para os compressores desenvolvidos por nossa empresa. Adota materiais do ímã permanente de terra rara e a tecnologia de capacidade elevada da conversão de frequência, opera-se sem controle de vetor do codificador, e tem-se uma construção de aço magnética. , tem as vantagens da eficiência elevada, da operação segura e da boa permutabilidade da instalação.
| Tamanho B3/B35 | Tamanho universal | ||||||||||||||
| Tamanho de quadro | AA | AB | B | BB | HA | H | K | C | C.A. | ANÚNCIO | BS | KK | L | ||
| 3000rpm | 1500rpm | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160L | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200L | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| Tamanho universal (轴伸) | Tamanho B35/B5/V1 | ||||||||||||||||
| Tamanho de quadro | D | E/DE | F | G | GD | N | M | P | S | T | R | LA | |||||
| 3000 RPM |
1500 RPM |
3000 RPM |
1500 RPM |
3000 RPM |
1500 RPM |
3000 RPM |
1500 RPM |
3000 RPM |
1500 RPM |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160L | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42,5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200L | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67,5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
