Detalhes do produto
Lugar de origem: China
Marca: ENNENG
Certificação: CE,UL
Número do modelo: PMM
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 500-5000/set
Detalhes da embalagem: embalagem em condições de navegar
Tempo de entrega: 15-120 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 grupos/ano
Nome: |
Motor do ímã permanente da eficiência elevada |
Corrente: |
Ar condicionado |
Materiais: |
NdFeB de terras raras |
Classe de isolamento: |
F(H) |
Grau de protecção: |
IP54 (IP23 customizável) |
Padrões do uso eficaz da energia: |
IE5 |
Modo de controlo: |
Controle de vetor variável da frequência |
Temperatura: |
-15~+40℃ |
Polonês: |
4 |
Modo de trabalho: |
S1 |
Nome: |
Motor do ímã permanente da eficiência elevada |
Corrente: |
Ar condicionado |
Materiais: |
NdFeB de terras raras |
Classe de isolamento: |
F(H) |
Grau de protecção: |
IP54 (IP23 customizável) |
Padrões do uso eficaz da energia: |
IE5 |
Modo de controlo: |
Controle de vetor variável da frequência |
Temperatura: |
-15~+40℃ |
Polonês: |
4 |
Modo de trabalho: |
S1 |

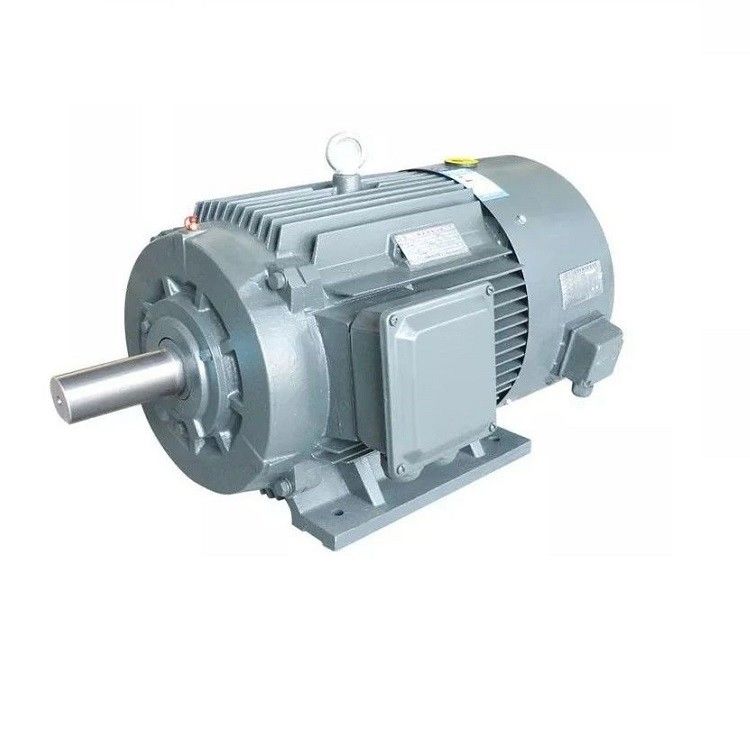

Motor síncrono de ímã permanente de alta densidade de binário de alta eficiência
O que é o motor síncrono de ímã permanente?
OMOTOR SINCRÓNICO de ímã permanenteÉ constituído principalmente pelo estator, rotor, chassi, tampa dianteira e traseira, rolamentos, etc. A estrutura do estator é basicamente a mesma dos motores assíncronos comuns,e a principal diferença entre o ímã permanente motor síncrono e outros tipos de motores é o seu rotor.
O material de ímã permanente com magnético pré-magnetizado (carregado magnéticamente) na superfície ou no interior do ímã permanente do motor, fornece o campo magnético necessário para o motor.Esta estrutura do rotor pode efetivamente reduzir o volume do motor, reduzir as perdas e melhorar a eficiência.
Funcionamento de um motor síncrono de ímã permanente:
O funcionamento do motor síncrono de ímã permanente é muito simples, rápido e eficaz em comparação com os motores convencionais.O funcionamento do PMSM depende do campo magnético rotativo do estator e do campo magnético constante do rotorOs ímãs permanentes são usados como rotor para criar fluxo magnético constante, operar e bloquear a velocidade síncrona.
Os grupos de fasores são formados por unir os enrolamentos do estator uns com os outros.e de dupla e única fasePara reduzir as tensões harmónicas, os enrolamentos devem ser enrolados brevemente uns com os outros.
Quando a alimentação AC de 3 fases é dada ao estator, ele cria um campo magnético rotativo e o campo magnético constante é induzido devido ao ímã permanente do rotor.Este rotor opera em sincronia com a velocidade síncronaTodo o funcionamento do PMSM depende da lacuna de ar entre o estator e o rotor sem carga.
Se a lacuna de ar for grande, as perdas de vento do motor serão reduzidas.Os motores síncronos de ímã permanente não são motores de arranque automáticoAssim, é necessário controlar a frequência variável do estator eletronicamente.
Vantagens
As vantagens do motor síncrono de ímã permanente incluem:
proporciona maior eficiência a qualquer velocidade
Disponível em pequenos tamanhos em diferentes embalagens
manutenção e instalação é muito mais fácil do que um motor de indução
com uma tensão de saída superior a 50 V,
alta eficiência e fiabilidade
proporciona um binário suave e um desempenho dinâmico
Desvantagens
As desvantagens dos motores síncronos de ímã permanente são:
Este tipo de motores são muito caros quando comparados com motores de indução
De alguma forma difícil de arrancar porque não são motores auto-iniciados.
EMF e equação de binário:
Em uma máquina síncrona, o EMF médio induzido por fase é chamado de EMF dinâmico induzido em um motor síncrono, o fluxo cortado por cada condutor por revolução é Pφ Weber
Então o tempo necessário para completar uma revolução é de 60/N sec
O CEM médio induzido por condutor pode ser calculado utilizando
(PφN / 60) x Zph = (PφN / 60) x 2Tph
Onde Tph = Zph / 2
Por conseguinte, o CEM médio por fase é:
= 4 x φ x Tph x PN/120 = 4φfTph
Onde Tph = número de voltas ligadas em série por fase
φ = fluxo/pólo em Weber
P= número de postes
F= frequência em Hz
Zph= número de condutores ligados em série por fase = Zph/3
A equação EMF depende das bobinas e dos condutores no estator.
Assim, E = 4 x φ x f x Tph xKd x Kp
A equação do binário de um motor síncrono de ímã permanente é dada como:
T = (3 x Eph x Iph x sinβ) / ωm
PMSM montado na superfície
Nesta construção, o ímã é montado na superfície do rotor.Ele fornece uma lacuna de ar uniforme porque a permeabilidade do ímã permanente e a lacuna de ar é a mesmaSem torque de relutância, alto desempenho dinâmico e adequado para dispositivos de alta velocidade como robótica e acionamento de ferramentas.
PMSM enterrado ou PMSM interior
Neste tipo de construção, o ímã permanente é incorporado no rotor, como mostrado na figura abaixo.Torque de relutância é devido à saliência do motor.
