Detalhes do produto
Lugar de origem: China
Marca: ENNENG
Certificação: CE,UL
Número do modelo: PMM
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 500-5000/set
Detalhes da embalagem: embalagem em condições de navegar
Tempo de entrega: 15-120 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 grupos/ano
Nome: |
motor elétrico do ímã |
Atual: |
C.A. |
Escala de poder: |
5.5-3000kw |
Frequência: |
50/60HZ |
Características: |
torque começando alto, capacidade de sobrecarga alta |
Eficiência: |
IE4 IE5 |
Material: |
Terra rara NdFeB |
Dever: |
S1 |
Nome: |
motor elétrico do ímã |
Atual: |
C.A. |
Escala de poder: |
5.5-3000kw |
Frequência: |
50/60HZ |
Características: |
torque começando alto, capacidade de sobrecarga alta |
Eficiência: |
IE4 IE5 |
Material: |
Terra rara NdFeB |
Dever: |
S1 |

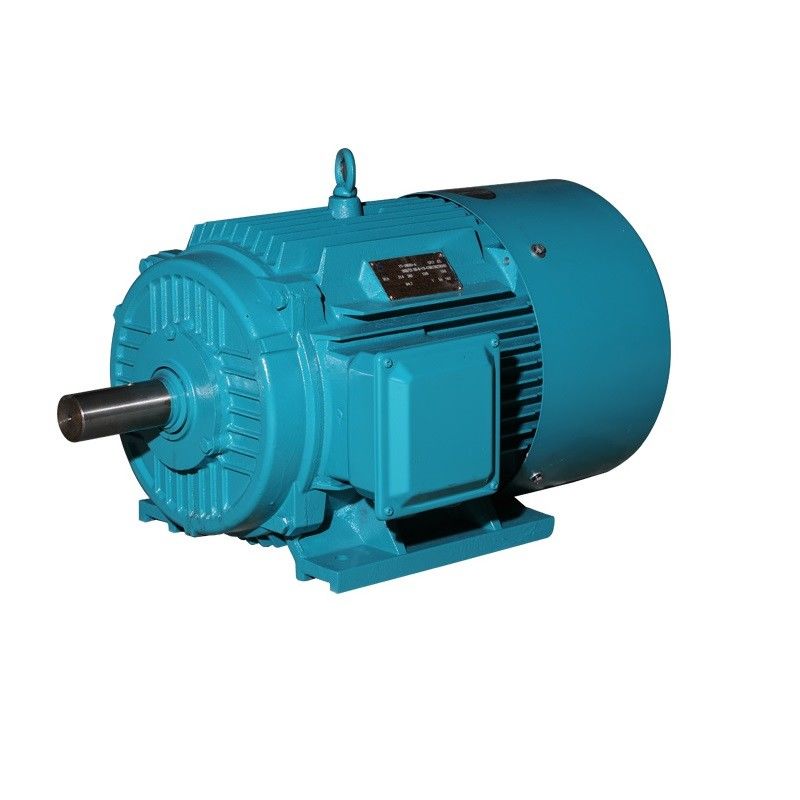

Motor começando alto do ímã do neodímio da capacidade do torque e de sobrecarga
|
Frequência
|
50Hz
|
|
Fator de poder superior
|
Quase 1
|
|
Grande Torgue começando
|
2 vezes mais do que outros
|
|
Escala da frequência
|
> 1:1000
|
|
Modo de trabalho
|
S1
|
|
Modo refrigerando
|
IC411
|
|
Categoria da proteção do cerco
|
IP54
|
|
Vantagem
|
Pequeno, luz, eficiência elevada, de baixo nível de ruído, etc.
|
Que é o motor síncrono de ímã permanente?
Um motor do PM é um motor de C.A. em que use os ímãs encaixados ou unidos à superfície do rotor do motor. Os ímãs são usados para gerar um fluxo constante do motor em vez de exigir o campo do estator gerar um ligando ao rotor, como é o caso com um motor de indução.
Análise do princípio das vantagens técnicas do motor do ímã permanente
O princípio de um motor síncrono de ímã permanente é como segue: No enrolamento do estator do motor na corrente trifásica, após passagem-na corrente, formará um campo magnético de gerencio para o enrolamento do estator do motor. Porque o rotor é instalado com o ímã permanente, o polo magnético de ímã permanente é fixado, de acordo com o princípio de polos magnéticos da mesma fase que atrai a repulsa diferente, o gerencio que o campo magnético gerado no estator conduzirá o rotor para girar, a velocidade de rotação do rotor é igual à velocidade do polo de gerencio produziu no estator.
Devido ao uso de ímãs permanentes fornecer campo magnèticos, o processo do rotor é maduro, seguro, e flexível em tamanho, e a capacidade de projeto pode ser tão pequena quanto dez dos watts, até megawatt. Ao mesmo tempo, aumentando ou diminuindo o número de pares de ímãs permanentes do rotor, é mais fácil mudar o número de polos do motor, que faz a escala de velocidade dos motores síncronos de ímã permanente mais larga. Com os rotores do ímã permanente do multi-polo, a velocidade avaliado pode ser tão baixa quanto de um único dígito, que é difícil de conseguir pelos motores assíncronos ordinários.
Especialmente no ambiente de aplicação de alta potência de baixa velocidade, o motor síncrono de ímã permanente pode diretamente ser conduzido por um projeto do multi-polo em de baixa velocidade, comparado com um motor ordinário mais o redutor, as vantagens de um ímã que permanente o motor síncrono pode ser destacado.
Diferenças entre o motor do ímã permanente e o motor assíncrono:
01. Estrutura do rotor
Motor assíncrono: O rotor consiste em um núcleo de ferro e nos rotores de um enrolamento, principalmente da esquilo-gaiola e da fio-ferida. Um rotor da esquilo-gaiola é moldado com barras de alumínio. O campo magnético da barra de alumínio que corta o estator conduz o rotor.
Motor de PMSM: Os ímãs permanentes são encaixados nos polos magnéticos do rotor, e conduzidos para girar pelo campo magnético de gerencio gerado no estator de acordo com o princípio de polos magnéticos da mesma fase que atrai repulsas diferentes.
02. Eficiência
Motores assíncronos: Precise de absorver atual da excitação da grade, tendo por resultado uma determinada quantia da perda de energia, da corrente reativa do motor, e do fator de baixa potência.
Motor de PMSM: O campo magnético é fornecido por ímãs permanentes, o rotor não precisa a corrente de excitação, e a eficiência do motor é melhorada.
03. Volume e peso
O uso de materiais de capacidade elevada do ímã permanente faz a diferença de ar o campo magnético dos motores síncronos de ímã permanente maior do que aquele dos motores assíncronos. O tamanho e o peso são reduzidos comparado aos motores assíncronos. Será um ou dois motores do que assíncronos dos tamanhos de quadro mais baixo.
04. Motor que começa a corrente
Motor assíncrono: É começado diretamente pela eletricidade da frequência do poder, e a corrente começando é grande, que pode alcançar 5 a 7 vezes a corrente avaliado, que tem um grande impacto na rede elétrica num instante. A grande corrente começando faz com que a queda de tensão da resistência do escapamento do enrolamento do estator aumente, e o torque começando é começar tão resistente pequena não pode ser conseguido. Mesmo se o inversor é usado, pode somente começar dentro da escala da corrente de saída avaliado.
Motor de PMSM: É conduzido por um controlador dedicado, que falte as exigências da saída avaliado do redutor. A corrente começando real é pequena, a corrente é aumentada gradualmente de acordo com a carga, e o torque começando é grande.
05. Fator de poder
Os motores assíncronos têm um fator de baixa potência, eles devem absorver uma grande quantidade de corrente reativa da rede elétrica, a grande corrente começando dos motores assíncronos causará um impacto a curto prazo na rede elétrica, e o uso a longo prazo causará determinado dano ao equipamento e aos transformadores da rede elétrica. É necessário adicionar unidades da compensação de poder e executar a compensação de poder reativo para assegurar a qualidade da rede elétrica e para aumentar o custo do uso do equipamento.
Não há nenhuma corrente induzida no rotor do motor síncrono de ímã permanente, e o fator de poder do motor é alto, que melhora o fator de qualidade da rede elétrica e elimina a necessidade de instalar um compensador.
06. Manutenção
A estrutura assíncrona do motor + do redutor gerará a vibração, o calor, a taxa de falhas alta, o grande consumo do lubrificante, e o custo de manutenção manual alto; causará determinadas perdas do tempo ocioso da máquina.
O motor síncrono trifásico de ímã permanente conduz o equipamento diretamente. Porque o redutor é eliminado, a velocidade da saída do motor é baixa, o ruído mecânico é baixo, a vibração mecânica é pequena, e a taxa de falhas é baixa. O sistema de movimentação inteiro é quase livre de manutenção.
O motor síncrono trifásico de ímã permanente conduz o equipamento diretamente. Porque o redutor é eliminado, a velocidade da saída do motor é baixa, o ruído mecânico é baixo, a vibração mecânica é pequena, e a taxa de falhas é baixa. O sistema de movimentação inteiro é quase livre de manutenção.
forma de onda Para trás-emf
Para trás o emf é curto para a força para trás eletromotor mas é sabido igualmente como a força contador-eletromotor. A força eletromotor de parte traseira é a tensão que ocorre nos motores elétricos quando há um movimento relativo entre os enrolamentos do estator e o campo magnético do rotor. As propriedades geométricas do rotor determinarão a forma da forma de onda para trás-emf. Estas formas de onda podem ser sinusoidaas, trapezoidalmente, triangulares, ou algo no meio.
A indução e as máquinas do PM geram as formas de onda para trás-emf. Em uma máquina de indução, a forma de onda para trás-emf deteriorará como o campo residual do rotor deteriora lentamente devido à falta de um campo do estator. Contudo, com uma máquina do PM, o rotor gera seu próprio campo magnético. Consequentemente, uma tensão pode ser induzida nos enrolamentos do estator sempre que o rotor está no movimento. a tensão Para trás-emf aumentará linearmente com velocidade e é um fator crucial em determinar a velocidade de funcionamento máxima.
Porque escolha os motores de C.A. do ímã permanente?
Os motores da C.A. do ímã permanente (PMAC) oferecem diversas vantagens sobre outros tipos de motores, incluindo:
Eficiência elevada: Os motores de PMAC são altamente eficiente devido à ausência de perdas do cobre do rotor e reduzida enrolar perdas. Podem conseguir eficiências de até 97%, tendo por resultado economias de energia significativas.
Densidade de poder superior: Os motores de PMAC têm uma densidade de poder mais alto comparada a outros tipos do motor, que os meios eles podem produzir mais poder pela unidade de tamanho e de peso. Isto fá-los ideais para as aplicações onde o espaço é limitado.
Densidade alta do torque: Os motores de PMAC têm uma densidade alta do torque, que os meios eles possam produzir mais torque pela unidade de tamanho e de peso. Isto fá-los ideais para as aplicações onde o torque alto é exigido.
Manutenção reduzida: Desde que os motores de PMAC não têm nenhuma escova, exigem menos manutenção e têm um tempo mais longo do que outros tipos do motor.
Controle melhorado: Os motores de PMAC têm o melhor controle da velocidade e do torque comparado a outros tipos do motor, fazendo os ideais para as aplicações onde o controle preciso é exigido.
A favor do meio ambiente: Os motores de PMAC são mais a favor do meio ambiente do que outros tipos do motor desde que usam os metais de terra rara, que são mais fáceis reciclar e produzir menos desperdício comparado a outros tipos do motor.
Total, as vantagens dos motores de PMAC para fazer-lhes uma escolha excelente para uma vasta gama de aplicações, incluindo veículos elétricos, a maquinaria industrial, e sistemas de energia renováveis.
SPM contra o IPM
Um motor do PM pode ser separado em duas categorias principais: motores de superfície do ímã permanente (SPM) e motores interiores do ímã permanente (IPM). Nenhum tipo do projeto do motor contém barras do rotor. Ambos os tipos geram o fluxo magnético pelos ímãs permanentes afixados a ou pelo interior do rotor.
Os motores de SPM têm os ímãs afixados ao exterior da superfície do rotor. Devido a esta montagem mecânica, sua força mecânica é mais fraca do que aquela dos motores do IPM. A força mecânica enfraquecida limita a velocidade mecânica segura máxima do motor. Além, estes motores exibem saliency magnético muito limitado (≈ LQ do Ld). Os valores da indutância mediram nos terminais do rotor são consistentes apesar da posição do rotor. Devido à relação próxima do saliency da unidade, os projetos do motor de SPM confiam significativamente, se não completamente, no componente magnético do torque para produzir o torque.
Os motores do IPM têm um ímã permanente encaixado no rotor próprio. Ao contrário de suas contrapartes de SPM, o lugar dos ímãs permanentes faz os motores do IPM muito mecanicamente sadios, e apropriados para operar-se em altas velocidades mesmas. Estes motores são definidos igualmente por sua relação magnética relativamente alta do saliency (LQ > Ld). Devido a seu saliency magnético, um motor do IPM tem a capacidade para gerar o torque aproveitando-se os componentes magnéticos e da relutância do torque do motor.
As estruturas do motor do PM podem ser separadas em duas categorias: interior e de superfície. Cada categoria tem seu subconjunto das categorias. Um motor de superfície do PM pode ter seus ímãs sobre ou inserir na superfície do rotor, para aumentar o vigor do projeto. O posicionamento e o projeto interiores de um motor do ímã permanente podem variar extensamente. Os ímãs do motor do IPM podem ser inserir como um grande bloco ou desconcertado enquanto vêm mais perto do núcleo. Um outro método é tê-los encaixados em um teste padrão do raio.
Os motores sem escova do ímã permanente (PM) operam-se com uma alimentação CA fornecem são referidos assim frequentemente como os motores de PMAC. O uso de ímãs permanentes elimina a necessidade para perdas do rotor dos condutores (barras do rotor) é eliminado assim. Este projeto torna possível combinar a eficiência elevada, de baixa velocidade, e o torque alto em um único pacote. Para tamanhos pequenos do motor, a eficiência do motor do PM pode ser 10% a 15% maior do que mais velhos, motores da padrão-eficiência no mesmo ponto de carga. Estes ganhos da eficiência guardam sobre a escala inteira de cargas de motor típicas.
Desmagnetização do ímã permanente
Os ímãs permanentes são mal permanentes e limitaram capacidades. Determinadas forças podem ser exercidas nestes materiais para desmagnetizá-los. Ou seja é possível remover as propriedades magnéticas do material do ímã permanente. Uma substância magnética permanente pode tornar-se desmagnetizada se o material é esticado significativamente, reservado alcançar temperaturas significativas, ou impactado por um grande distúrbio elétrico.
Primeiramente, esticar um ímã permanente é feito tipicamente por meios físicos. Um material magnético pode tornar-se desmagnetizado, se não enfraquecido, se era experimentar impactos/quedas violentos. Um material ferromagnetic tem a propriedade magnética inerente. Contudo, estas propriedades magnéticas podem emitir-se em toda a multidão de sentidos. Uma maneira que os materiais ferromagnetic são magnetizados é aplicando um campo magnético forte ao material para alinhar seus dipolos magnéticos. Alinhando estas forças dos dipolos o campo magnético do material em um banho específico. Um impacto violento pode remover o alinhamento atômico dos domínios magnéticos do material, que enfraquece a força do campo magnético pretendido.
Em segundo lugar, as temperaturas igualmente podem afetar um ímã permanente. Força das temperaturas as partículas magnéticas em um ímã permanente a tornar-se agitado. Os dipolos magnéticos têm a capacidade para suportar alguma quantidade de agitação térmica. Contudo, os longos período da agitação podem enfraquecer a força de um ímã, mesmo se armazenado na temperatura ambiente. Além, todos os materiais magnéticos têm um ponto inicial conhecido como de “a temperatura curie,” que é um ponto inicial que defina a temperatura em que a agitação térmica faz com que o material desmagnetize completamente. Os termos tais como o coercivity e o retentivity são usados para definir a capacidade magnética da retenção da força material.
Finalmente, os grandes distúrbios elétricos podem fazer com que um ímã permanente desmagnetize. Estes distúrbios elétricos podem ser do material que interage com um grande campo magnético ou se uma grande corrente está passada através do material. Muito da mesma forma um campo magnético forte ou uma corrente podem ser usados para alinhar os dipolos magnéticos de um material, um outro campo magnético forte ou a corrente aplicada ao campo gerado pelo ímã permanente pode conduzir à desmagnetização.
