Detalhes do produto
Lugar de origem: China
Marca: ENNENG
Certificação: CE,UL
Número do modelo: PMM
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 conjunto
Preço: USD 500-5000/set
Detalhes da embalagem: Embalagem em condições de navegar
Tempo de entrega: 15-120 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 grupos/ano
Nome: |
Motor elétrico de ímã permanente PMSM resfriado a água de alta eficiência |
Corrente: |
Ar condicionado |
Materiais: |
NdFeB de terras raras |
Faixa de potência: |
5.5-3000kw |
Instalação: |
IMB3 IMB5 IMB35 |
Polonês: |
2,4,6,8,10, etc. |
Grau de protecção: |
IP54 IP55 IP68 IP65 |
Frequência: |
50/60 Hz |
Características: |
De baixo nível de ruído e vibração |
Serviço: |
ODM, OEM |
Nome: |
Motor elétrico de ímã permanente PMSM resfriado a água de alta eficiência |
Corrente: |
Ar condicionado |
Materiais: |
NdFeB de terras raras |
Faixa de potência: |
5.5-3000kw |
Instalação: |
IMB3 IMB5 IMB35 |
Polonês: |
2,4,6,8,10, etc. |
Grau de protecção: |
IP54 IP55 IP68 IP65 |
Frequência: |
50/60 Hz |
Características: |
De baixo nível de ruído e vibração |
Serviço: |
ODM, OEM |

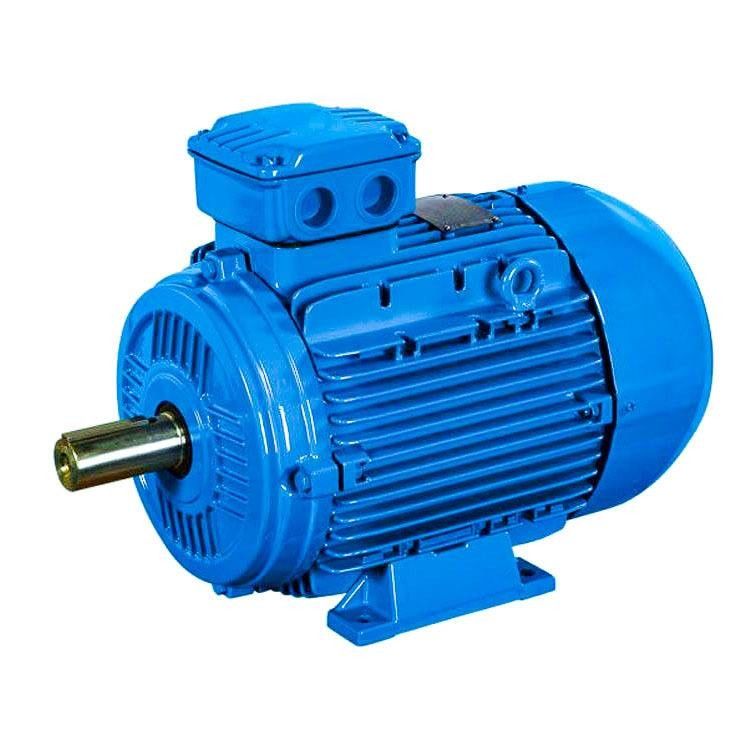

Motor elétrico de ímã permanente PMSM resfriado a água de alta eficiência
O que é o motor síncrono de ímã permanente?
O MOTOR SINCRÓNICO DE MAGNETO PERMANENTE é composto principalmente pelo estator, rotor, chassi, tampa dianteira e traseira, rolamentos, etc.A estrutura do estator é basicamente a mesma que a dos motores assíncronos comuns, e a principal diferença entre o motor síncrono de ímã permanente e outros tipos de motores é o seu rotor.
O material de ímã permanente com magnético pré-magnetizado (carregado magnéticamente) na superfície ou no interior do ímã permanente do motor, fornece o campo magnético necessário para o motor.Esta estrutura do rotor pode efetivamente reduzir o volume do motor, reduzir as perdas e melhorar a eficiência.
Análise do princípio das vantagens técnicas do motor de ímã permanente
O princípio de um motor síncrono de ímã permanente é o seguinte: no enrolamento do estator do motor na corrente trifásica, após a corrente de entrada,formará um campo magnético rotativo para o enrolamento do estator do motorComo o rotor está instalado com o ímã permanente, o pólo magnético do ímã permanente está fixo,De acordo com o princípio dos pólos magnéticos da mesma fase atraindo repulsão diferente, o campo magnético giratório gerado no estator impulsionará o rotor a girar, A velocidade de rotação do rotor é igual à velocidade do pólo giratório produzido no estator.
Devido ao uso de ímãs permanentes para fornecer campos magnéticos, o processo do rotor é maduro, confiável e flexível em tamanho, e a capacidade de projeto pode ser tão pequena quanto dezenas de watts, até megawatts.Ao mesmo tempo, aumentando ou diminuindo o número de pares de ímãs permanentes do rotor, é mais fácil alterar o número de polos do motor,o que torna mais ampla a gama de velocidades dos motores síncronos de ímã permanenteCom rotores de ímãs permanentes multipolares, a velocidade nominal pode ser tão baixa quanto um único dígito, o que é difícil de ser alcançado por motores assíncronos comuns.
Especialmente no ambiente de aplicação de alta potência de baixa velocidade, o motor síncrono de ímã permanente pode ser accionado diretamente por um projeto multipolar a baixa velocidade,em comparação com um motor comum e um redutor, as vantagens de um motor síncrono de ímã permanente podem ser destacadas.
Estrutura do motor PM
As estruturas do motor de PM podem ser separadas em duas categorias: interior e superficial.Um motor de PM de superfície pode ter seus ímãs na superfície do rotorO posicionamento e o design de um motor de ímã permanente interior podem variar muito.Os ímãs do motor IPM podem ser inseridos como um grande bloco ou escalonados à medida que se aproximam do núcleoOutro método é incorporá-los num padrão de raios.
Características do motor síncrono de ímã permanente interior:
Características e vantagens dos motores de ímã permanente:
O motor da fonte de excitação pode ser dividido em duas categorias: motor de ímã permanente e motor de excitação elétrica.Um motor de ímã permanente é um motor elétrico que produz um campo magnético de excitação de um ímã permanenteOs motores assíncronos trifásicos mais utilizados na indústria e no uso civil, como a série Y, a série Y2, a série YE2, a série YX3, a série YB, a série YB2, etc.todos pertencem a motores de excitação elétricaOs produtos ENNENG Motor são motores síncronos de ímã permanente de elevada eficiência.
Em comparação com os motores de excitação elétrica tradicionais, os motores de ímã permanente, especialmente os motores de ímã permanente de terras raras, têm as vantagens de estrutura simples, funcionamento confiável, pequeno tamanho,LeveA aplicação é extremamente ampla, cobrindo quase todas as áreas do aeroespacial, defesa nacional,Produção industrial e agrícola, e da vida diária.
Tendência de desenvolvimento dos motores de ímãs permanentes de terras raras
Os motores de ímãs permanentes de terras raras estão a desenvolver-se em direcção a alta potência (alta velocidade, alto binário), alta funcionalidade e miniaturização,e estão constantemente a expandir novas variedades de motores e campos de aplicaçãoPara satisfazer as necessidades, é ainda necessário inovar continuamente a concepção e o processo de fabrico dos motores de ímãs permanentes de terras raras.A estrutura eletromagnética será mais complexa, a estrutura de cálculo será mais precisa e o processo de fabrico será mais avançado e aplicável.
Aplicação do motor de ímã permanente de terras raras
Devido à superioridade dos motores de ímãs permanentes de terras raras, as suas aplicações estão a tornar-se cada vez mais extensas.
Os motores de ímãs permanentes de terras raras têm como principais objectivos de aplicação os grandes consumidores de energia,motores síncronos de ímãs permanentes de terras raras para indústrias têxteis e de fibras químicas, motores síncronos de ímãs permanentes de terras raras para várias máquinas de mineração e transporte utilizadas em campos petrolíferos e minas de carvão,motores síncronos de ímãs permanentes de terras raras para acionamento de várias bombas e ventiladores.
Auto-sensorização versus funcionamento em circuito fechado
Os avanços recentes na tecnologia de acionamento permitem que os acionamentos de corrente alternada padrão "auto-detectem" e rastreiem a posição do ímã do motor.Através de certas rotinas, a unidade conhece a posição exata do ímã do motor através do rastreamento dos canais A/B e correção de erros com o canal z.Conhecer a posição exata do ímã permite a produção de binário ideal, resultando em uma eficiência ideal.
