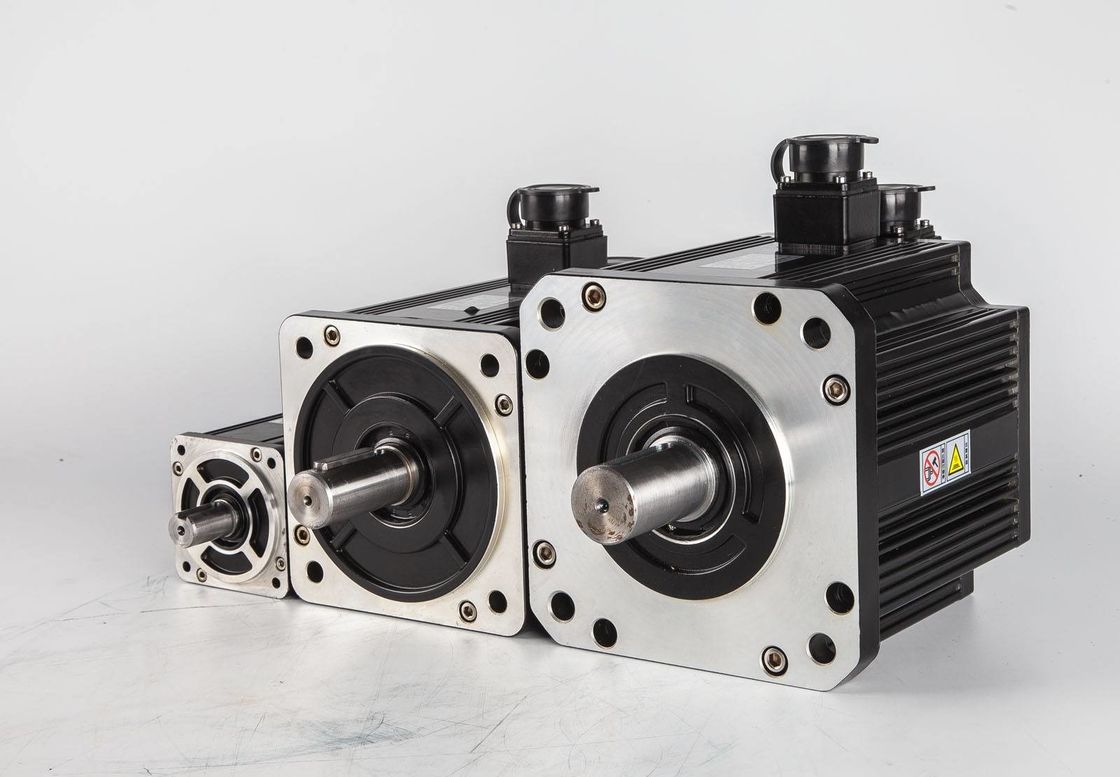

Motor síncrono de ímã permanente de baixa velocidade de alta potência personalizado

Existem muitas maneiras de iniciar um motor síncrono de ímã permanente, incluindo arranque direto, arranque de descompressão de autoacoplamento, arranque de descompressão Y-Δ, arranque suave, inverter, etc.Então, qual é a diferença entre eles?

1Quando a capacidade e a carga da rede permitem arranque direto a voltagem total, pode considerar-se arranque direto a voltagem total.e alta economiaÉ utilizado principalmente para iniciar motores de pequena potência.

2A transmissão automática começa usando o multi-toque da transmissão automática para reduzir a pressão,que não só pode atender às necessidades de diferentes cargas, mas também o binário de partida será maiorÉ um método de arranque por descompressão e é frequentemente utilizado para arrancar motores de alta capacidade.

3O motor assíncrono da gaiola de esquilo é enrolado e ligado ao estator delta.e depois ligado ao delta depois de começarEste modo de arranque é referido como arranque de descompressão star-delta, ou arranque star-delta (Y-delta start).É adequado para arranque sem carga ou com carga leveEm comparação com qualquer outro arrancador de descompressão, tem a estrutura mais simples e também é mais barato.O motor síncrono de ímã permanente pode ser operado no modo de ligação a estrela quando a carga é leveNeste momento, o binário nominal e a carga podem ser combinados, melhorando assim a eficiência do motor e poupando o consumo de energia.

4O arranque suave adota o princípio de regulação da tensão por mudança de fase do retificador controlado por silício para realizar a regulação da tensão do motor.É utilizado principalmente para o controlo de arranque de ímãs permanentes motores síncronos, com um bom efeito de partida e alto custo.

5O conversor de frequência é um dispositivo de controlo do motor com o mais elevado conteúdo técnico, as funções de controlo mais completas e o melhor efeito de controlo no domínio do controlo do motor moderno.Ele ajusta a velocidade e o binário do ímã permanente motor síncrono alterando a frequência da rede de energia, e é utilizado principalmente em domínios que exigem elevados requisitos de regulação de velocidade e controlo de alta velocidade.

O arranque de descompressão, um arranque delta-estrela comum, a desvantagem é que o binário de arranque é pequeno, apenas adequado para um arranque sem carga ou com carga leve.pode definir a hora de partida e o binário inicial do equipamento de partida, realizar um início suave e parada suave, e limitar a corrente de partida, o preço é moderado.inicia-se sem problemas de acordo com o horário definido e deixa o equipamento funcionar na frequência definidaO preço é alto.

Características e vantagens dos motores de ímã permanente

O motor da fonte de excitação pode ser dividido em duas categorias: motor de ímã permanente e motor de excitação elétrica.Um motor de ímã permanente é um motor elétrico que produz um campo magnético de excitação de um ímã permanenteOs motores assíncronos trifásicos mais utilizados na indústria e no uso civil, como a série Y, a série Y2, a série YE2, a série YX3, a série YB, a série YB2, etc.todos pertencem a motores de excitação elétricaOs produtos ENNENG Motor são motores síncronos de ímã permanente de elevada eficiência.

Em comparação com os motores de excitação elétrica tradicionais, os motores de ímã permanente, especialmente os motores de ímã permanente de terras raras, têm as vantagens de estrutura simples, funcionamento confiável, pequeno tamanho,LeveA aplicação é extremamente ampla, cobrindo quase todas as áreas do aeroespacial, defesa nacional,Produção industrial e agrícola, e da vida diária.

O motor síncrono de ímã permanente tem as seguintes características:

• A eficiência nominal é 2% a 5% superior aos motores assíncronos normais;
• A eficiência aumenta rapidamente com o aumento da carga. Quando a carga muda na faixa de 25% a 120%, ele mantém uma alta eficiência.A gama de funcionamento de alta eficiência é muito maior do que a dos motores assíncronos comunsA carga leve, a carga variável e a carga total têm todos efeitos significativos de poupança de energia;
• Fator de potência de até 0,95 e superior, sem necessidade de compensação reativa;
• O fator de potência é muito melhorado. Em comparação com os motores assíncronos, a corrente de funcionamento é reduzida em mais de 10%.Os efeitos de economia de energia de cerca de 1% podem ser alcançados.
• Aumento de baixa temperatura, alta densidade de potência: 20K inferior ao aumento de temperatura do motor assíncrono de três fases, o aumento de temperatura de projeto é o mesmo e pode ser feito em um volume menor,poupança de materiais mais eficazes;
• Alto binário de arranque e elevada capacidade de sobrecarga: de acordo com os requisitos, pode ser concebido com um binário de arranque elevado (3-5 vezes) e uma elevada capacidade de sobrecarga;
• O sistema de controlo de velocidade de frequência variável é utilizado, que é melhor na resposta dinâmica e melhor do que o dos motores assíncronos.
• As dimensões de instalação são as mesmas dos motores assíncronos actualmente amplamente utilizados, e o desenho e a selecção são muito convenientes.
• A redução da potência do transformador do sistema de alimentação é significativamente reduzida devido ao aumento do fator de potência, o que melhora a capacidade de alimentação do transformador,e pode também reduzir muito o custo do cabo do sistema (novo projeto);
• Quando o novo projeto é construído, todos os sistemas de acionamento utilizam motores síncronos de ímã permanente, o investimento do projeto é basicamente o mesmo que o uso de motores assíncronos,e o projecto pode continuar a obter benefícios de poupança de energia após a sua colocação em funcionamento;

No sector industrial em geral, a substituição de motores assíncronos de baixa tensão (< 380/660/1140 V) de elevada eficiência, sistema economiza 5% a 30% de energia,e os motores assíncronos de alta tensão ((6kV/10kV) de alta eficiência, o sistema economiza 2% a 10%.

Atenção:

1O motor síncrono de alta eficiência de magneto permanente de frequência variável da série TYP deve ser utilizado em conjunto com o conversor de frequência do motor de magneto permanente.É proibido ligar à corrente trifásica diretamente sem o conversor;

2O conversor de frequência do motor síncrono de magneto permanente de alta eficiência de série TYP deve adoptar o modo de controlo da relação de binário/corrente máxima, caso contrário,não pode atingir o estado de funcionamento ideal, o que provocará a diminuição do factor de potência do motor e a redução do binário;

3O motor síncrono de frequência variável de ímã permanente de alta eficiência da série TYP adota uma ligação Y e não é permitida uma ligação Y/△.
