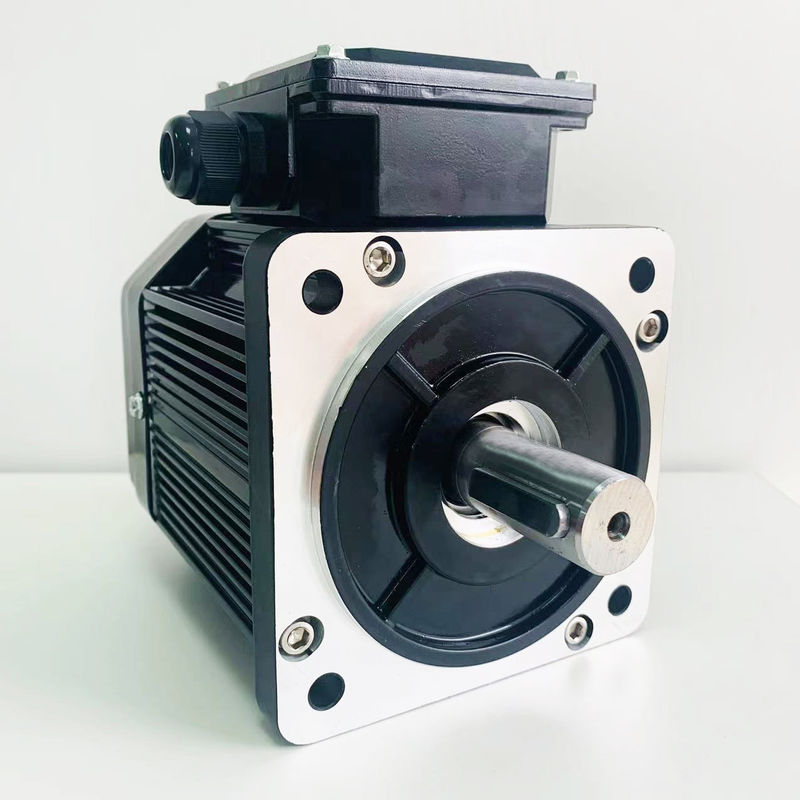

Motor síncrono sem escova Gearless IC411 de ímã permanente da C.A. que refrigera 660V

As características e as vantagens dos motores do ímã permanente

O motor da fonte de excitação pode ser dividido em duas categorias: motor do ímã permanente, e motor elétrico da excitação. Um motor do ímã permanente é um motor elétrico que produza um campo magnético da excitação de um ímã permanente. Os motores assíncronos trifásicos os mais amplamente utilizados na indústria e no uso civil, tal como a série das Y-séries, da série Y2-Series, YE2-Series, YX3, da série YB, da série YB2, etc. todos pertencem aos motores elétricos da excitação. Os produtos do motor de ENNENG são motores síncronos ultra-eficientes de ímã permanente.

Comparado com os motores elétricos tradicionais da excitação, os motores do ímã permanente, motores do ímã permanente de terra especialmente rara, têm as vantagens da estrutura simples, funcionamento seguro, tamanho pequeno, perda e eficiência elevada de pouco peso, pequena, e forma e tamanho flexíveis e diversos do motor. A aplicação é extremamente larga, cobrindo quase todas as áreas da defesa, de industrial aeroespaciais, nacionais e produção agrícola, e dia a dia.

O motor síncrono de ímã permanente tem as seguintes características:

• A eficiência avaliado é motores assíncronos mais altos do que o normais de 2% a de 5%;
• A eficiência aumenta rapidamente com o aumento da carga. Quando as mudanças de carga dentro da escala de 25% a 120%, ele mantiverem a eficiência elevada. A escala de funcionamento de grande eficacia é muito mais alta do que aquela dos motores assíncronos ordinários. a Luz-carga, a variável-carga, e a carga máxima todas têm efeitos de poupança de energia significativos;
• Fatores de poder até 0,95 e acima, nenhuma compensação reativa exigida;
• O fator de poder é melhorado extremamente. Comparado com os motores assíncronos, a corrente de corrida é reduzida por mais de 10%. Devido à diminuição em perdas atuais de funcionamento e de sistema, os efeitos de poupança de energia de aproximadamente 1% podem ser conseguidos.
• Elevação de baixa temperatura, densidade de poder superior: uma mais baixa elevação assíncrona do que trifásica da temperatura do motor 20K, elevação da temperatura do projeto é a mesma e pode ser feita em um volume menor, salvar mais materiais eficazes;
• Torque começando alto e capacidade de sobrecarga alta: de acordo com exigências, pode ser projetada com torque começando alto (3-5 vezes) e capacidade de sobrecarga alta;
• O sistema de controlo variável da velocidade da frequência é usado, que é melhor na resposta dinâmica e melhor do que aquele dos motores assíncronos.
• As dimensões da instalação são as mesmas que os motores assíncronos atualmente amplamente utilizados, e o projeto e a seleção são muito convenientes.
• Devido ao aumento no fator de poder, o poder visual do transformador do sistema da fonte de alimentação é reduzido extremamente, que melhora a capacidade da fonte de alimentação do transformador, e pode igualmente extremamente reduzir o custo do cabo do sistema (projeto novo);
• Quando o projeto novo é construído, todos os sistemas de movimentação usam os motores síncronos de ímã permanente, o investimento do projeto é basicamente o mesmo que o uso dos motores assíncronos, e o projeto pode continuar a obter benefícios de poupança de energia depois que o projeto é posto na operação;

No setor industrial geral, a substituição (380/660/1140V) dos motores assíncronos de grande eficacia de baixa voltagem, o sistema salvar a energia de 5% a de 30%, e (6kV/10kV) os motores assíncronos de grande eficacia de alta tensão, sistema salvar 2% a 10%.

Aplicação do motor do ímã permanente de terra rara

Devido à superioridade dos motores do ímã permanente de terra rara, suas aplicações estão tornando-se cada vez mais extensivas. As áreas de aplicação principal são como segue:

Foco na eficiência elevada e na economia de energia dos motores do ímã permanente de terra rara. Os objetos da aplicação principal são consumidores do grande poder, tais como os motores síncronos de ímã permanente de terra rara para indústrias de matéria têxtil e da fibra química, os motores síncronos de ímã permanente de terra rara para a vária maquinaria da mineração e do transporte usada nos campos petrolíferos e nas minas de carvão, e os motores síncronos de ímã permanente de terra rara conduzindo as vários bombas e fãs.

Como impedir a desmagnetização dos motores do ímã permanente?

01. Seleção correta do poder do motor do ímã permanente:

A desmagnetização é relacionada à seleção do poder dos motores do ímã permanente. A seleção correta do poder do motor do PM pode impedir ou atrasar a desmagnetização. A razão principal para a desmagnetização do motor síncrono de ímã permanente é que a temperatura é demasiado alta, e a sobrecarga é a razão principal para a alta temperatura. Consequentemente, alguma margem deve ser deixada ao selecionar o poder do motor do ímã permanente. De acordo com a situação real da carga, geralmente, aproximadamente 20% é mais apropriado.

02. Evite a carga pesada que começa e que começa frequente:

Os motores síncronos de ímã permanente tentam evitar começar direta ou começar frequente de cargas pesadas. Durante o processo começando, o torque começando está oscilando, e na seção do vale do torque começando, o campo magnético do estator está desmagnetizando o polo magnético do rotor. , Tente consequentemente evitar a carga pesada e começar frequente do motor síncrono de ímã permanente.

03. Melhore o projeto:

(1) apropriadamente para aumentar a espessura do ímã permanente:

Da perspectiva do projeto e da fabricação do motor síncrono de ímã permanente, o relacionamento entre a reação de armadura, o torque eletromagnético, e a desmagnetização do ímã permanente devem ser considerados.

Sob a ação combinada do fluxo magnético produzido pelo enrolamento do torque atual e do fluxo magnético produzido pelo enrolamento da força radial, os ímãs permanentes na superfície do rotor facilmente para causar a desmagnetização.

Sob a circunstância que a diferença de ar do motor permanece inalterada, para assegurar-se de que o ímã permanente não desmagnetize, o método o mais eficaz é aumentar apropriadamente a espessura do ímã permanente.

(2) lá são um circuito do sulco da ventilação dentro do rotor para reduzir a elevação da temperatura do rotor:

Se a temperatura do rotor é demasiado alta, o ímã permanente causará a perda irreversível de magnetismo. No projeto estrutural, o circuito interno da ventilação do rotor pode ser projetado refrigerar diretamente o aço magnético. Reduz não somente a temperatura do aço magnético mas igualmente melhora a eficiência.
