Detalhes do produto
Lugar de origem: China
Marca: ENNENG
Certificação: CE,UL
Número do modelo: PMM
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 500-5000/set
Detalhes da embalagem: Embalagem em condições de navegar
Tempo de entrega: 15-120 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 grupos/ano
nome: |
motor síncrono de ímã permanente |
Atual: |
C.A. |
Materiais: |
Terra Rara NdFeB |
Classe da isolação: |
F(H) |
Categoria da proteção: |
IP54 (IP23 customizável) |
Padrões do uso eficaz da energia: |
IE5 |
Modo de controle: |
Controle de vetor variável da frequência |
Temperatura: |
-15~+40℃ |
Polos: |
4 |
Modo do trabalho: |
S1 |
nome: |
motor síncrono de ímã permanente |
Atual: |
C.A. |
Materiais: |
Terra Rara NdFeB |
Classe da isolação: |
F(H) |
Categoria da proteção: |
IP54 (IP23 customizável) |
Padrões do uso eficaz da energia: |
IE5 |
Modo de controle: |
Controle de vetor variável da frequência |
Temperatura: |
-15~+40℃ |
Polos: |
4 |
Modo do trabalho: |
S1 |

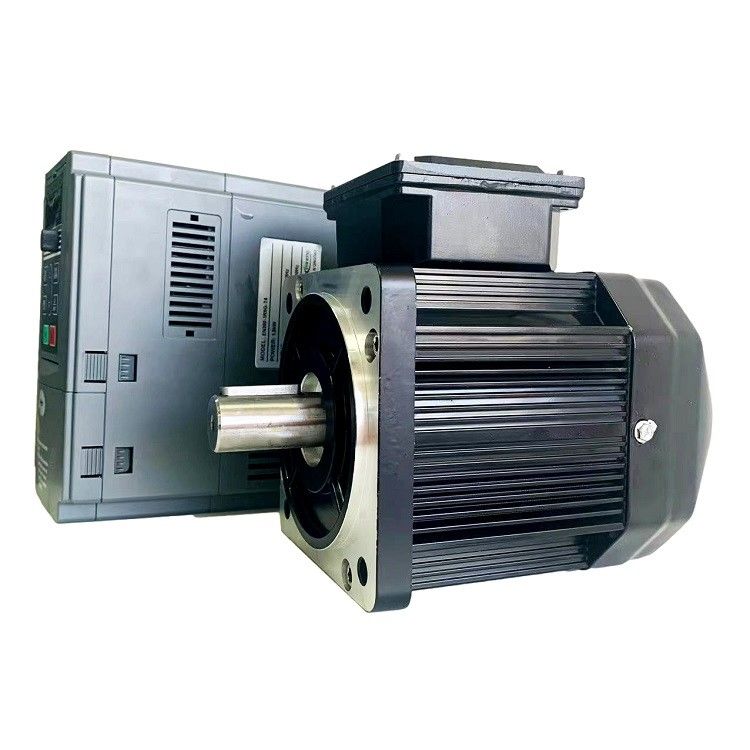

Motor síncrono de ímã permanente de terras raras e eficiente em termos energéticos
Descrição do produto
Os motores síncronos de frequência variável de ímã permanente de elevada eficiência devem ser utilizados em conjunto com conversores de frequência de ímã permanente.O rotor dos motores tem uma estrutura de ímã permanente incorporada, e o projeto especial de circuitos magnéticos de eixo vertical e vertical diferentes faz com que esta série de motores têm um certo binário de pólo saliente.O conversor de frequência precisa de utilizar o modo de controlo da relação máximo de binário/corrente para controlar o trabalho, de modo que esta série de motores tem um maior fator de potência na faixa de velocidade total, uma corrente de funcionamento menor e menor consumo de cobre.
A velocidade do motor síncrono de frequência variável de ímã permanente de alta eficiência é sincronizada com o campo magnético rotativo do estator, não há deslizamento e a potência de deslizamento é economizada,para que o motor síncrono de frequência variável de ímã permanente de alta eficiência tenha uma alta eficiência e efeito de economia de energia na faixa de velocidade total óbvio.
Os motores síncronos de conversão de frequência de ímã permanente de alta eficiência são amplamente utilizados em máquinas de moldagem por injeção, compressores de ar, equipamentos de fabricação de tubos, máquinas hidráulicas, máquinas de alimentos,Máquinas para fabricação de tubos de cimento, extrusoras de plástico, máquinas de desenho de fios e equipamentos farmacêuticos.
Nossa empresa está equipada com um gabinete de controle dedicado para esta série de produtos, que pode ser personalizado de acordo com os requisitos do usuário.
Parâmetro do produto
| Número do modelo. |
Voltagem (V) |
Potência (KW) |
Sincronizado Velocidade (r/min) |
Torque N.m |
Nível 1 Eficiência energética η(%) |
Secundário Eficiência energética η(%) |
Frequência (Hz) |
| TYP132S-6 | 380 | 3 | 1000 | 28.7 | 91.8 | 87.7 | 50 |
| TYP132M1-6 | 4 | 38.2 | 92.7 | 88.8 | |||
| TYP132M2-6 | 5.5 | 52.5 | 93.4 | 89.7 | |||
| TYP160M-6 | 7.5 | 71.6 | 94.0 | 90.6 | |||
| TYP160L-6 | 11 | 105.1 | 94.5 | 91.4 | |||
| TYP180L-6 | 15 | 143.3 | 94.9 | 92.0 | |||
| TYP200L1-6 | 18.5 | 176.7 | 95.3 | 92.6 | |||
| TYP200L2-6 | 22 | 210.1 | 95.6 | 93.2 | |||
| TYP225M-6 | 30 | 286.5 | 95.8 | 93.6 | |||
| TYP250M-6 | 37 | 353.4 | 96.0 | 94.0 | |||
| TYP280S-6 | 45 | 429.8 | 96.2 | 94.4 | |||
| TYP280M-6 | 55 | 525.3 | 96.3 | 94.7 | |||
| TYP315S-6 | 75 | 716.2 | 96.4 | 95.0 | |||
| TYP315M-6 | 90 | 859.5 | 96.5 | 95.2 | |||
| TYP315L1-6 | 110 | 1050.5 | 96.5 | 95.5 | |||
| TYP315L2-6 | 132 | 1260.6 | 96.6 | 95.6 |
Funcionamento de um motor síncrono de ímã permanente:
O funcionamento do motor síncrono de ímã permanente é muito simples, rápido e eficaz em comparação com os motores convencionais.O funcionamento do PMSM depende do campo magnético rotativo do estator e do campo magnético constante do rotorOs ímãs permanentes são usados como rotor para criar fluxo magnético constante, operar e bloquear a velocidade síncrona.
Os grupos de fasores são formados por unir os enrolamentos do estator uns com os outros.e de dupla e única fasePara reduzir as tensões harmônicas, os enrolamentos devem ser enrolados brevemente uns com os outros.
Quando a alimentação AC de 3 fases é dada ao estator, ele cria um campo magnético rotativo e o campo magnético constante é induzido devido ao ímã permanente do rotor.Este rotor opera em sincronia com a velocidade síncronaTodo o funcionamento do PMSM depende da lacuna de ar entre o estator e o rotor sem carga.
Se a lacuna de ar for grande, as perdas de vento do motor serão reduzidas.Os motores síncronos de ímã permanente não são motores de arranque automáticoAssim, é necessário controlar a frequência variável do estator eletronicamente.
Porquê escolher motores de ímã permanente?
Os motores de ímã permanente AC (PMAC) oferecem várias vantagens em relação a outros tipos de motores, incluindo:
Alta eficiência: os motores PMAC são altamente eficientes devido à ausência de perdas de cobre do rotor e às perdas de enrolamento reduzidas.Resultando em economias de energia significativas.
Alta densidade de potência: os motores PMAC têm uma maior densidade de potência em comparação com outros tipos de motor, o que significa que podem produzir mais potência por unidade de tamanho e peso.Isto os torna ideais para aplicações onde o espaço é limitado.
Alta densidade de binário: os motores PMAC têm uma alta densidade de binário, o que significa que podem produzir mais binário por unidade de tamanho e peso..
Manutenção reduzida: Uma vez que os motores PMAC não têm escovas, eles exigem menos manutenção e têm uma vida útil mais longa do que outros tipos de motores.
Controle melhorado: Os motores PMAC têm melhor controle de velocidade e torque em comparação com outros tipos de motores, tornando-os ideais para aplicações onde o controle preciso é necessário.
Manutenção e reparação de motores elétricos
1O ambiente de funcionamento deve ser mantido sempre seco, a superfície do motor deve ser mantida limpa e a entrada de ar não deve ser obstruída por poeira, fibras, etc.
2Quando ocorre um alarme de protecção, a causa da falha deve ser descoberta e a operação só pode ser posta em funcionamento após a eliminação da falha.
3Quando a máquina é parada para inspecção, a operação só pode ser efectuada após a parada completa do motor.
4Para assegurar uma boa lubrificação do motor durante o funcionamento, o motor deve funcionar durante cerca de 4000 horas, ou seja,a graxa deve ser suplementada ou substituída (o rolamento fechado não precisa de ser substituído durante a vida útil)Quando se verificar que o rolamento está sobreaquecido ou que a graxa se deteriorou durante o funcionamento, a graxa deve ser substituída a tempo.remover a gordura velha e limpar as ranhuras de óleo dos rolamentos e tampas de rolamento com gasolina- Para motores com uma velocidade igual ou inferior a 1500 r/min, reabastecer o tipo de graxa de rolamento para motores médios e pequenos com graxa n.o 2,E preencha os anéis interno e externo do rolamento Cerca de dois terços do espaço entre os rolamentosA velocidade do motor de 2500 r/min ou superior é preenchida com a graxa do rolamento do tipo HTHS, que preenche cerca de metade do espaço entre os anéis interno e externo do rolamento.
5Quando a vida útil do rolamento terminar, a vibração e o ruído do motor aumentarão obviamente.e o rolamento deve ser substituído.
