Detalhes do produto
Lugar de origem: China
Marca: ENNENG
Certificação: CE,UL
Número do modelo: PMM
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 500-5000/set
Detalhes da embalagem: embalagem em condições de navegar
Tempo de entrega: 15-120 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 grupos/ano
Nome: |
Motor elétrico magnético |
Atual: |
C.A. |
Material: |
Terra rara NdFeB |
Escala de poder: |
5.5-3000kw |
Polos: |
2,4,6,8,10 |
Tensão: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
À prova de explosões: |
Sim |
Cor: |
Azul |
Tipo: |
IPMSM |
Alojamento: |
Ferro fundido |
Nome: |
Motor elétrico magnético |
Atual: |
C.A. |
Material: |
Terra rara NdFeB |
Escala de poder: |
5.5-3000kw |
Polos: |
2,4,6,8,10 |
Tensão: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
À prova de explosões: |
Sim |
Cor: |
Azul |
Tipo: |
IPMSM |
Alojamento: |
Ferro fundido |

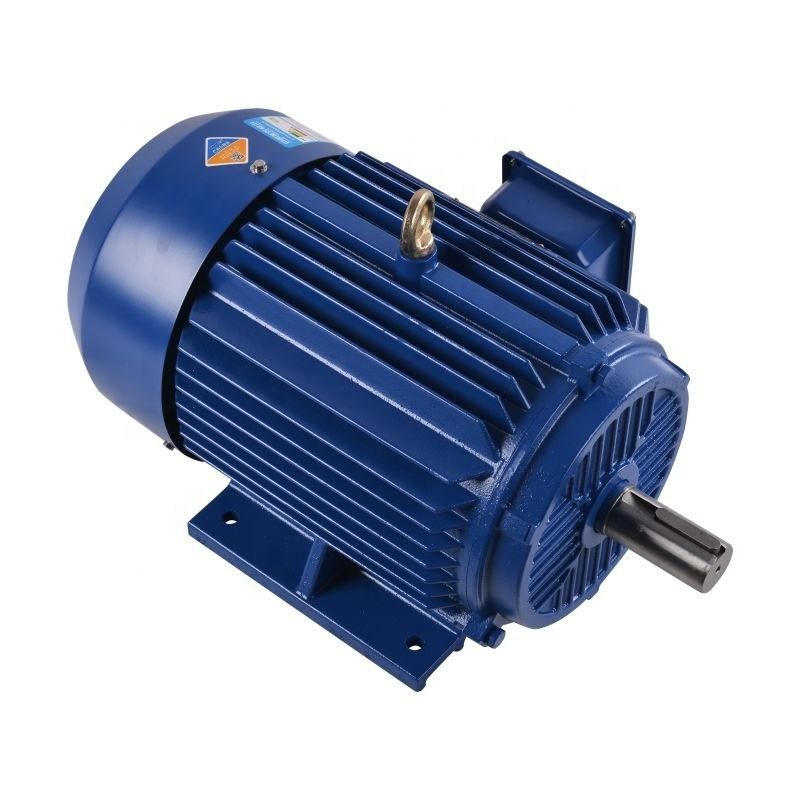

Motor interior de grande eficacia do ímã permanente do tamanho pequeno de poupança de energia
Que é o motor síncrono de ímã permanente?
O motor síncrono de ímã permanente (PMSM) é um tipo de motor elétrico que se opera usando os ímãs permanentes encaixados em seu rotor. É referido igualmente às vezes como um motor de C.A. sem escova ou um motor síncrono do ímã permanente.
Em um PMSM, o estator (a peça estacionária do motor) contém uma série de bobinas que são energizadas em uma sequência para criar um campo magnético de gerencio. O rotor (a peça de gerencio do motor) contém uma série de ímãs permanentes que são arranjados para produzir um campo magnético que interaja com o campo magnético produzido pelo estator.
Enquanto os dois campo magnèticos interagem, o rotor gerencie, produzindo a energia mecânica que pode ser usada para pôr a maquinaria ou os outros dispositivos. Porque os ímãs permanentes no rotor fornecem um campo magnético forte, constante, PMSMs é altamente eficiente e exige menos energia operar-se do que outros tipos de motores elétricos.
PMSMs é usado em uma grande variedade de aplicações, incluindo veículos elétricos, a maquinaria industrial, e os aparelhos eletrodomésticos. São sabidos para seus eficiência elevada, baixas exigências de manutenção, e controle preciso, que lhes faz uma escolha popular para muitos tipos diferentes de sistemas.
Trabalho do motor síncrono de ímã permanente
O funcionamento do motor síncrono de ímã permanente é muito simples, rápido, e eficaz quando comparado aos motores convencionais. O funcionamento de PMSM depende do campo magnético de gerencio do estator e do campo magnético constante do rotor. Os ímãs permanentes são usados como o rotor para criar o fluxo magnético constante e para operar-se e travá-lo na velocidade síncrono. Estes tipos de motores são similares aos motores sem escova da C.C.
Os grupos do phasor são formados juntando-se os enrolamentos do estator um com o outro. Estes grupos do phasor são juntados junto para formar conexões diferentes como uma estrela, um delta, e umas fases dobro e monofásicas. Para reduzir tensões do harmônico, os enrolamentos devem ser sem fôlego logo um com o otro.
Quando a fonte da C.A. de 3 fases é dada ao estator, cria um campo magnético de gerencio e o campo magnético constante é induzido devido ao ímã permanente do rotor. Este rotor opera-se no synchronism com a velocidade síncrono. O funcionamento inteiro do PMSM depende da diferença de ar entre o estator e o rotor sem a carga.
Se a diferença de ar é grande, a seguir as perdas do windage do motor estarão reduzidas. Os polos do campo criados pelo ímã permanente são salientes. Os motores síncronos de ímã permanente auto-não estão iniciando os motores. Assim, é necessário controlar eletronicamente a frequência variável do estator.
Análise do princípio das vantagens técnicas do motor do ímã permanente
O princípio de um motor síncrono de ímã permanente é como segue: No enrolamento do estator do motor na corrente trifásica, após passagem-na corrente, formará um campo magnético de gerencio para o enrolamento do estator do motor. Porque o rotor é instalado com o ímã permanente, o polo magnético de ímã permanente é fixado, de acordo com o princípio de polos magnéticos da mesma fase que atrai a repulsa diferente, o gerencio que o campo magnético gerado no estator conduzirá o rotor para girar, a velocidade de rotação do rotor é igual à velocidade do polo de gerencio produziu no estator.
forma de onda Para trás-emf:
Para trás o emf é curto para a força para trás eletromotor mas é sabido igualmente como a força contador-eletromotor. A força eletromotor de parte traseira é a tensão que ocorre nos motores elétricos quando há um movimento relativo entre os enrolamentos do estator e o campo magnético do rotor. As propriedades geométricas do rotor determinarão a forma da forma de onda para trás-emf. Estas formas de onda podem ser sinusoidaas, trapezoidalmente, triangulares, ou algo no meio.
A indução e as máquinas do PM geram as formas de onda para trás-emf. Em uma máquina de indução, a forma de onda para trás-emf deteriorará como o campo residual do rotor deteriora lentamente devido à falta de um campo do estator. Contudo, com uma máquina do PM, o rotor gera seu próprio campo magnético. Consequentemente, uma tensão pode ser induzida nos enrolamentos do estator sempre que o rotor está no movimento. a tensão Para trás-emf aumentará linearmente com velocidade e é um fator crucial em determinar a velocidade de funcionamento máxima.
Os motores da C.A. do ímã permanente (PMAC) têm uma vasta gama de incluir das aplicações:
Maquinaria industrial: Os motores de PMAC são usados em uma variedade de aplicações da maquinaria industrial, tais como as bombas, os compressores, os fãs, e as máquina ferramenta. Oferecem a eficiência elevada, a densidade de poder superior, e o controle preciso, fazendo os ideais para estas aplicações.
Robótica: Os motores de PMAC são usados nas aplicações da robótica e da automatização, onde oferecem a densidade alta do torque, o controle preciso, e a eficiência elevada. São usados frequentemente nos braços robóticos, nos prendedores, e nos outros sistemas de controlo do movimento.
Sistemas da ATAC: Os motores de PMAC são usados no aquecimento, na ventilação, e nos sistemas do condicionamento de ar (ATAC), onde oferecem a eficiência elevada, o controle preciso, e níveis de baixo nível de ruído. São usados frequentemente nos fãs e nas bombas nestes sistemas.
Sistemas de energia renováveis: Os motores de PMAC são usados em sistemas de energia renováveis, tais como turbinas eólicas e os perseguidores solares, onde oferecem a eficiência elevada, a densidade de poder superior, e o controle preciso. São usados frequentemente nos geradores e nos sistemas de rastreio nestes sistemas.
Equipamento médico: Os motores de PMAC são usados no equipamento médico, tal como as máquinas de MRI, onde oferecem a densidade alta do torque, o controle preciso, e níveis de baixo nível de ruído. São usados frequentemente nos motores que conduzem as partes moventes nestas máquinas.
Segundo como os ímãs são unidos ao rotor e ao projeto do rotor, os motores síncronos de ímã permanente podem ser classificados em dois tipos:
Motor síncrono de superfície de ímã permanente (SPMSM)
Motor síncrono interior de ímã permanente (IPMSM).
SPMSM monta todos os ímãs das partes do ímã na superfície, e dos lugares de IPMSM dentro do rotor.
Vantagens
Pequeno e de pouco peso
No projeto eletromagnético e estrutural especial, a relação do volume-à-peso é reduzida por 20%, o comprimento da máquina inteira é reduzido por 10%, e o de varredura completa de entalhes do estator é aumentado a 90%.
Integrado altamente
O motor e o inversor são integrados altamente, evitando a conexão externo do circuito entre o motor e o inversor, e melhorando a confiança dos produtos de sistema.
Energia eficiente
O material de capacidade elevada do ímã permanente da raro-terra, o entalhe especial do estator, e a estrutura do rotor fazem este motor eficiente até o padrão IE4.
Projete
O projeto personalizado e a fabricação, dedicados às máquinas especiais, reduzem funções e margens redundantes do projeto e para minimizar custos.
Baixos vibração e ruído
O motor é conduzido diretamente, o ruído e a vibração do equipamento são pequenos, e o impacto no ambiente das obras é reduzido.
Manutenção livre
Nenhumas peças de alta velocidade da engrenagem, nenhuma necessidade mudar regularmente o lubrificante da engrenagem, e equipamento verdadeiramente livre de manutenção.
Flua o enfraquecimento/intensificação dos motores do PM
O fluxo em um motor do ímã permanente é gerado pelos ímãs. O campo do fluxo segue um determinado trajeto, que possa ser impulsionado ou oposto. Impulsionar ou intensificar o campo do fluxo permitirão que o motor aumente temporariamente a produção do torque. Opor o campo do fluxo negará o campo existente do ímã do motor. O campo reduzido do ímã limitará a produção do torque, mas reduz a tensão para trás-emf. A tensão para trás-emf reduzida livra acima a tensão para empurrar o motor para operar-se nas velocidades a rendimento elevado. Ambos os tipos de operação exigem a corrente adicional do motor. O sentido do motor atual através da d-linha central, desde que pelo controlador do motor, determina o efeito desejado.
Que aplicações usam os motores de PMSM?
As indústrias que usam os motores de PMSM incluem metalúrgico, cerâmico, de borracha, o petróleo, as matérias têxteis, e as muitas outro. Os motores de PMSM podem ser projetados operar-se na velocidade síncrono de uma fonte de aplicações constantes da movimentação da tensão e da frequência assim como de velocidade variável (VSD). Amplamente utilizado nos veículos elétricos (EVs) devido às densidades da eficiência elevada e do poder e do torque, são geralmente uma escolha superior em aplicações altas do torque tais como misturadores, moedores, bombas, fãs, ventiladores, transportes, e as aplicações industriais onde os motores de indução são encontrados tradicionalmente.
Motores síncronos de ímã permanente com ímãs internos: Uso eficaz da energia máximo
O motor síncrono de ímã permanente com ímãs internos (IPMSM) é o motor ideal para as aplicações da tração onde o torque máximo não ocorre no máximo velocidade. Este tipo de motor é usado nas aplicações que exigem a capacidade alta da dinâmica e de sobrecarga. E é igualmente a escolha perfeita se você quer operar fãs ou bombas na escala IE4 e IE5. Os custos de compra altos estão conservados geralmente com as economias de energia sobre o tempo de execução, contanto que você o opera com a movimentação variável direita da frequência.
Nossas movimentações variáveis motor-montadas da frequência usam uma estratégia integrada do controle baseada em MTPA (torque máximo pelo ampère). Isto permite que você opere seus motores síncronos de ímã permanente com uso eficaz da energia máximo. A sobrecarga de 200%, o torque começando excelente, e a escala prolongada do controle de velocidade igualmente permitem que você explore inteiramente a avaliação do motor. Para a recuperação de custos rápida e dos processos os mais eficientes do controle.
Motores síncronos de ímã permanente com os ímãs externos para aplicações servo clássicas
Os motores síncronos de ímã permanente com ímãs externos (SPMSM) são motores ideais quando você precisa sobrecargas altas e a aceleração rápida, por exemplo em aplicações servo clássicas. O projeto alongado igualmente conduz à baixa inércia maciça e pode otimamente ser instalado. Contudo, uma desvantagem do sistema SPMSM consistindo e da movimentação variável da frequência é os custos associados com ela, como a tecnologia cara da tomada e os codificadores de alta qualidade são usados frequentemente.
Porque você deve escolher um IPM motor em vez de um SPM?
1. O torque alto é conseguido usando o torque da relutância além do que o torque magnético.
2. Os motores do IPM consomem até 30% menos poder comparado aos motores elétricos convencionais.
3. A segurança mecânica é melhorada tão, ao contrário em um SPM, o ímã não destacará devido à força centrífuga.
4. Pode responder à rotação de alta velocidade do motor controlando os dois tipos de torque usando o controle de vetor.
