Detalhes do produto
Lugar de origem: China
Marca: ENNENG
Certificação: CE,UL
Número do modelo: PMM
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 conjunto
Preço: USD 500-5000/set
Detalhes da embalagem: Embalagem apta para uso marítimo
Tempo de entrega: 15-120 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 grupos/ano
Nome: |
Motor elétrico de ímã permanente de alto fator de potência para aerador |
Corrente: |
Ar condicionado |
Materiais: |
NdFeB de terras raras |
Faixa de potência: |
5.5-3000kw |
Instalação: |
IMB3 IMB5 IMB35 |
Fase: |
Fase 3 |
Voltagem: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Habitação: |
Ferro fundido |
Características: |
Fator de poder superior |
Aplicação: |
Metalúrgico, cerâmico, de borracha, petróleo, matérias têxteis |
Nome: |
Motor elétrico de ímã permanente de alto fator de potência para aerador |
Corrente: |
Ar condicionado |
Materiais: |
NdFeB de terras raras |
Faixa de potência: |
5.5-3000kw |
Instalação: |
IMB3 IMB5 IMB35 |
Fase: |
Fase 3 |
Voltagem: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Habitação: |
Ferro fundido |
Características: |
Fator de poder superior |
Aplicação: |
Metalúrgico, cerâmico, de borracha, petróleo, matérias têxteis |

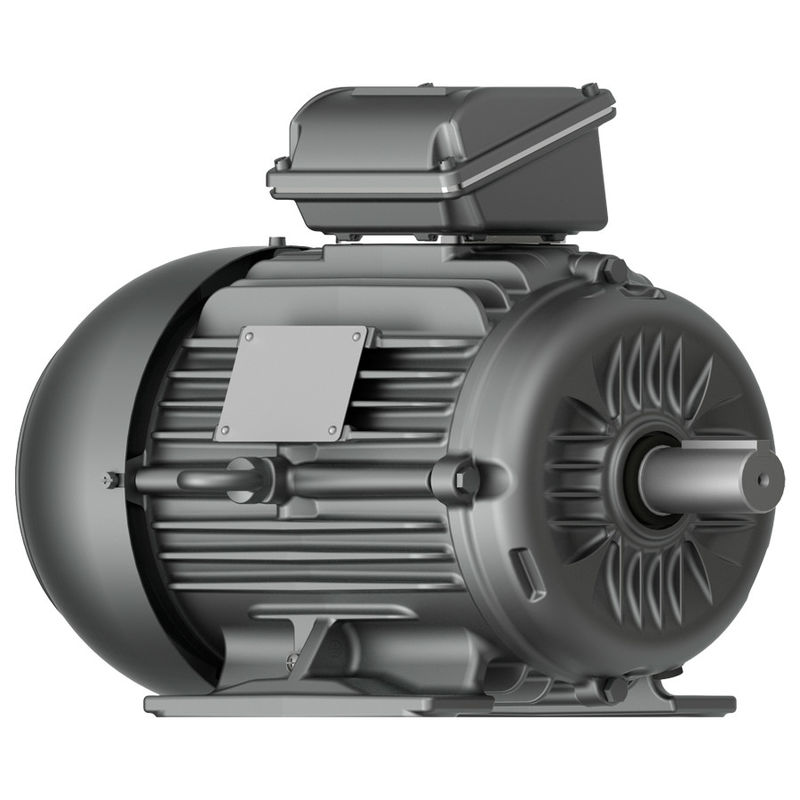

Motor elétrico de ímã permanente de alto fator de potência para aerador
O que é o motor síncrono de ímã permanente?
O MOTOR SINCRÓNICO DE MAGNETO PERMANENTE é composto principalmente pelo estator, rotor, chassi, tampa dianteira e traseira, rolamentos, etc.A estrutura do estator é basicamente a mesma que a dos motores assíncronos comuns, e a principal diferença entre o motor síncrono de ímã permanente e outros tipos de motores é o seu rotor.
O material de ímã permanente com magnético pré-magnetizado (carregado magnéticamente) na superfície ou no interior do ímã permanente do motor, fornece o campo magnético necessário para o motor.Esta estrutura do rotor pode efetivamente reduzir o volume do motor, reduzir as perdas e melhorar a eficiência.
Análise do princípio das vantagens técnicas do motor de ímã permanente
O princípio de um motor síncrono de ímã permanente é o seguinte: no enrolamento do estator do motor na corrente trifásica, após a corrente de entrada,formará um campo magnético rotativo para o enrolamento do estator do motorComo o rotor está instalado com o ímã permanente, o pólo magnético do ímã permanente está fixo,De acordo com o princípio dos pólos magnéticos da mesma fase atraindo repulsão diferente, o campo magnético giratório gerado no estator impulsionará o rotor a girar, A velocidade de rotação do rotor é igual à velocidade do pólo giratório produzido no estator.
Devido ao uso de ímãs permanentes para fornecer campos magnéticos, o processo do rotor é maduro, confiável e flexível em tamanho, e a capacidade de projeto pode ser tão pequena quanto dezenas de watts, até megawatts.Ao mesmo tempo, aumentando ou diminuindo o número de pares de ímãs permanentes do rotor, é mais fácil alterar o número de polos do motor,o que torna mais ampla a gama de velocidades dos motores síncronos de ímã permanenteCom rotores de ímãs permanentes multipolares, a velocidade nominal pode ser tão baixa quanto um único dígito, o que é difícil de ser alcançado por motores assíncronos comuns.
Especialmente no ambiente de aplicação de alta potência de baixa velocidade, o motor síncrono de ímã permanente pode ser accionado diretamente por um projeto multipolar a baixa velocidade,em comparação com um motor comum e um redutor, as vantagens de um motor síncrono de ímã permanente podem ser destacadas.
Motores de tração directa a ímã permanente em aeradores
O motor de acionamento direto com ímã permanente é uma tecnologia de acionamento emergente, em comparação com o dispositivo de transmissão no aerador tradicional,Elimina as perdas de transmissão no sistema de transmissão tradicional e melhora a eficiência de utilização da energia através da condução direta do ventilador ou do impulsionadorAs suas principais características incluem:
Estrutura simples: o motor de acionamento direto com ímã permanente consiste num motor elétrico e num ventilador ou rotor, retirando o dispositivo de transmissão do aerador tradicional,simplificando toda a estrutura do sistema.
Velocidade de resposta rápida: o motor de acionamento direto de ímã permanente tem uma alta velocidade de resposta e pode ajustar rapidamente a velocidade do ventilador ou do impulsionador para atender às necessidades de diferentes condições de trabalho.
Baixo ruído: em comparação com os aeradores tradicionais, os fatores como a transmissão e o atrito mecânico são eliminados nos motores de acionamento direto a ímã permanente, reduzindo assim muito o nível de ruído.
Baixos custos de manutenção: os motores de acionamento direto com ímã permanente não exigem a substituição regular de componentes como a transmissão e o ventilador ou o impulsionador, reduzindo os custos de manutenção e o tempo de inatividade.
A utilização de motores de accionamento directo a ímã permanente traz melhorias significativas e benefícios de desempenho aos aeradores.Os motores de acionamento direto com ímã permanente eliminam as perdas de transmissão encontradas nos aeradores tradicionais e aumentam a eficiência energéticaEm comparação com os aeradores tradicionais, os motores PMD podem converter energia elétrica em energia mecânica com uma maior eficiência.Resultando num processo de aeração mais eficiente do ponto de vista energético e respeitador do ambienteDevido à estrutura simples e ao baixo nível de ruído do motor de accionamento directo com ímã permanente, o seu funcionamento tem menos impacto no ambiente.A poluição sonora e as vibrações resultantes do atrito mecânico são reduzidasO motor de accionamento directo com ímã permanente tem também as vantagens de uma velocidade de resposta rápida e de um baixo custo de manutenção.que podem melhorar o desempenho e a sustentabilidade do aeradorIsto pode melhorar a produtividade, reduzir os custos operacionais e promover a utilização racional dos recursos hídricos para a indústria de tratamento de águas.
Que aplicações usam motores PMSM?
- Não.
As indústrias que usam motores PMSM incluem Metalurgia, Cerâmica, Borracha, Petróleo, Têxteis e muitos outros.Os motores PMSM podem ser projetados para operar a velocidade síncrona a partir de uma fonte de tensão e frequência constantes, bem como aplicações Variable Speed Drive (VSD)Devido à sua elevada eficiência e densidades de potência e de binário, são geralmente uma escolha superior em aplicações de binário elevado, tais como misturadoras, moinhos, bombas, ventiladores, sopradores, transportadores,e aplicações industriais onde são encontrados motores de indução tradicionalmente.
Motores síncronos de ímã permanente com ímãs internos: Eficiência energética máxima
O motor síncrono de ímã permanente com ímãs internos (IPMSM) é o motor ideal para aplicações de tração em que o binário máximo não ocorre à velocidade máxima.Este tipo de motor é utilizado em aplicações que exigem alta dinâmica e capacidade de sobrecarga. E também é a escolha perfeita se você quiser operar ventiladores ou bombas na gama IE4 e IE5. Os altos custos de compra são geralmente recuperados através de economia de energia ao longo do tempo de execução,desde que você o opere com a direção de frequência variável certa.
Os nossos motores de frequência variável utilizam uma estratégia de controlo integrada baseada no MTPA (Maksimum Torque per Ampere).Isso permite que você opere seus ímãs permanentes motores síncronos com a máxima eficiência energéticaA sobrecarga de 200%, o excelente binário de arranque e o alargado intervalo de regulação de velocidade permitem também aproveitar plenamente a capacidade do motor.Para uma recuperação rápida dos custos e os processos de controlo mais eficientes.
Motores síncronos de ímã permanente com ímãs externos para aplicações de servoclássico
Os motores síncronos de ímã permanente com ímãs externos (SPMSM) são motores ideais quando é necessária uma sobrecarga elevada e uma aceleração rápida, por exemplo, em aplicações de servo clássicas.O projeto alongado também resulta em baixa inércia de massa e pode ser instalado de forma idealNo entanto, uma desvantagem do sistema que consiste em SPMSM e unidade de frequência variável é os custos associados, uma vez que a tecnologia de enchufe cara e os codificadores de alta qualidade são frequentemente utilizados.
Vantagens dos motores de ímã permanente de terras raras
Alta eficiência: a curva de eficiência do motor assíncrono geralmente cai mais rapidamente abaixo de 60% da carga nominal e a eficiência é muito baixa em carga leve.A curva de eficiência do motor de ímã permanente de terras raras é alta e plana, e encontra-se na zona de elevada eficiência a 20%~120% da carga nominal.
Fator de potência elevado: o valor medido do fator de potência do motor síncrono de ímã permanente de terras raras é próximo do valor limite de 1.0A curva do fator de potência é tão alta e plana como a curva de eficiência.Não é necessária uma compensação de potência reativa de baixa tensão e a capacidade do sistema de distribuição de energia é totalmente utilizada.
A corrente do estator é pequena: o rotor não tem corrente de excitação, a potência reativa é reduzida e a corrente do estator é significativamente reduzida.,O valor da corrente do estator pode ser reduzido de 30% a 50%. Ao mesmo tempo, como a corrente do estator é muito reduzida, o aumento da temperatura do motor é reduzido,e a gordura do rolamento e a vida útil do rolamento são prolongadas.
Torque de saída e torque de entrada elevados: os motores síncronos de ímãs permanentes de terras raras têm um torque de saída e um torque de entrada mais elevados,o que faz com que o motor tenha maior capacidade de carga e possa ser facilmente puxado para a sincronização.
Desvantagens dos motores de ímã permanente de terras raras
Alto custo: em comparação com o motor assíncrono da mesma especificação, a lacuna de ar entre o estator e o rotor é menor e a precisão de processamento de cada componente é alta;A estrutura do rotor é mais complicada e o preço do material de aço magnético de terras raras é altoPor conseguinte, o custo de fabrico do motor é elevado, o que é comum para motores assíncronos cerca de 2 vezes.
Grande impacto ao arrancar a plena potência: quando se arranca a pressão máxima, a velocidade síncrona pode ser desenhada em um tempo muito curto.A corrente de arranque é superior a 10 vezes a corrente nominalO impacto no sistema de alimentação é grande, exigindo uma grande capacidade do sistema de alimentação.
O aço de ímãs de terras raras é fácil de desmagnetizar: quando o material de ímã permanente é submetido a vibrações, alta temperatura e corrente de sobrecarga, sua permeabilidade magnética pode diminuir,ou o fenômeno de desmagnetismo ocorre, o que reduz o desempenho do motor de ímã permanente.
PMSM montado na superfície
Nesta construção, o ímã é montado na superfície do rotor.Ele fornece uma lacuna de ar uniforme porque a permeabilidade do ímã permanente e a lacuna de ar é a mesmaSem torque de relutância, alto desempenho dinâmico e adequado para dispositivos de alta velocidade como robótica e acionamento de ferramentas.
PMSM enterrado ou PMSM interior
Neste tipo de construção, o ímã permanente é incorporado no rotor, como mostrado na figura abaixo.Torque de relutância é devido à saliência do motor.
