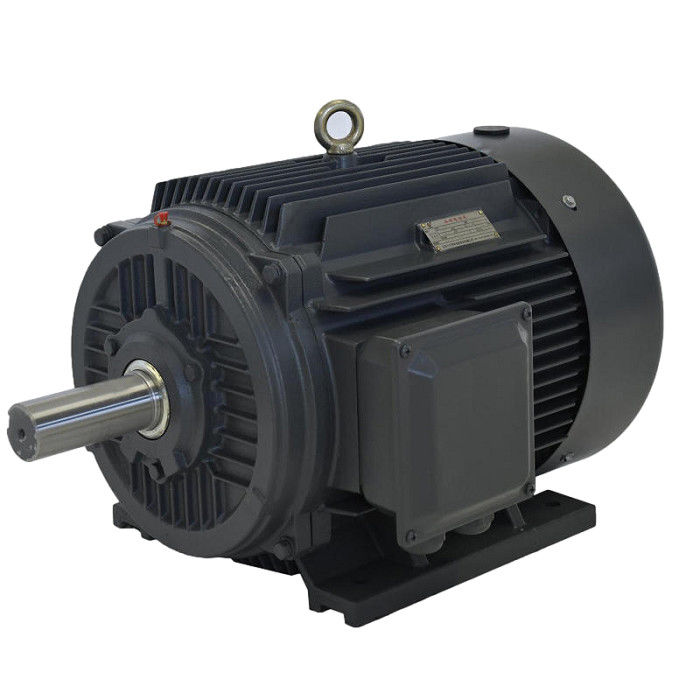

Motor síncrono de ímã permanente montado em superfície industrial

Tipos gerais de motores síncronos de ímã permanente:
Dependendo de como os ímãs estão ligados ao rotor e do projeto do rotor, os motores síncronos de ímãs permanentes podem ser classificados em dois tipos:

Motor síncrono de ímã permanente montado na superfície (SPMSM)
Nesta construção, a superfície do rotor abriga o ímã, tornando-o ideal para aplicações de alta velocidade devido à sua falta de robustez.Esta configuração garante uma lacuna de ar consistente, combinando a permeabilidade do ímã permanente e o arNão apresenta torque de relutância, oferece um excelente desempenho dinâmico e é adequado para dispositivos de alta velocidade, como robótica e acionamento de ferramentas.

Motor síncrono de ímã permanente interno (IPMSM)
Nesta construção, o rotor do motor incorpora um ímã permanente. Este design é particularmente adequado para aplicações de alta velocidade, oferecendo maior resistência e durabilidade.O binário de relutância do motor provém da saliência de sua estrutura.

Características e vantagens dos motores de ímã permanente:

O motor da fonte de excitação pode ser dividido em duas categorias: motor de ímã permanente e motor de excitação elétrica.Um motor de ímã permanente é um motor elétrico que produz um campo magnético de excitação de um ímã permanenteOs motores assíncronos trifásicos mais utilizados na indústria e no uso civil, como a série Y, a série Y2, a série YE2, a série YX3, a série YB, a série YB2, etc.todos pertencem a motores de excitação elétricaOs produtos ENNENG Motor são motores síncronos de ímã permanente de elevada eficiência.

Em comparação com os motores de excitação elétrica tradicionais, os motores de ímã permanente, especialmente os motores de ímã permanente de terras raras, têm as vantagens de estrutura simples, funcionamento confiável, pequeno tamanho,LeveA aplicação é extremamente ampla, cobrindo quase todas as áreas do aeroespacial, defesa nacional,Produção industrial e agrícola, e da vida diária.

O motor síncrono de ímã permanente tem as seguintes características:

• A eficiência nominal é 2% a 5% superior aos motores assíncronos normais;
• A eficiência aumenta rapidamente com o aumento da carga. Quando a carga muda na faixa de 25% a 120%, ele mantém uma alta eficiência.A gama de funcionamento de alta eficiência é muito maior do que a dos motores assíncronos comunsA carga leve, a carga variável e a carga total têm todos efeitos significativos de poupança de energia;
• Fator de potência de até 0,95 e superior, sem necessidade de compensação reativa;
• O fator de potência é muito melhorado. Em comparação com os motores assíncronos, a corrente de funcionamento é reduzida em mais de 10%.Os efeitos de economia de energia de cerca de 1% podem ser alcançados.
• Aumento de baixa temperatura, alta densidade de potência: 20K inferior ao aumento de temperatura do motor assíncrono de três fases, o aumento de temperatura de projeto é o mesmo e pode ser feito em um volume menor,poupança de materiais mais eficazes;
• Alto binário de arranque e elevada capacidade de sobrecarga: de acordo com os requisitos, pode ser concebido com um binário de arranque elevado (3-5 vezes) e uma elevada capacidade de sobrecarga;
• O sistema de controlo de velocidade de frequência variável é utilizado, que é melhor na resposta dinâmica e melhor do que o dos motores assíncronos.
• As dimensões de instalação são as mesmas dos motores assíncronos actualmente amplamente utilizados, e o desenho e a selecção são muito convenientes.
• A redução da potência do transformador do sistema de alimentação é significativamente reduzida devido ao aumento do fator de potência, o que melhora a capacidade de alimentação do transformador,e pode também reduzir muito o custo do cabo do sistema (novo projeto);
• Quando o novo projeto é construído, todos os sistemas de acionamento utilizam motores síncronos de ímã permanente, o investimento do projeto é basicamente o mesmo que o uso de motores assíncronos,e o projecto pode continuar a obter benefícios de poupança de energia após a sua colocação em funcionamento;

No sector industrial em geral, a substituição de motores assíncronos de baixa tensão (< 380/660/1140 V) de elevada eficiência, o sistema economiza 5% a 30% de energia,e os motores assíncronos de alta tensão ((6kV/10kV) de alta eficiência, o sistema economiza 2% a 10%.

Aplicação:

Os motores síncronos de ímã permanente podem ser combinados com conversores de frequência para formar o melhor sistema de controlo de velocidade em circuito aberto, sem passos,que tem sido amplamente utilizado para equipamentos de transmissão de controlo de velocidade na indústria petroquímica, fibras químicas, têxteis, máquinas, electrónica, vidro, borracha, embalagem, impressão, fabricação de papel, impressão e tingimento, metalurgia e outras indústrias.

A estrutura do circuito magnético do rotor do motor síncrono de ímã permanente é diferente, de modo que as características de funcionamento e o sistema de controle do motor também são diferentes.De acordo com as diferentes posições dos ímãs permanentes no rotorOs motores síncronos de ímã permanente podem ser divididos principalmente em tipo de superfície e tipo de interior.Os ímãs permanentes são geralmente em forma de telha e localizados na superfície externa do núcleo do rotorA característica importante deste motor é que as inductâncias principais dos eixos reto e ortogonal são iguais; o ímã permanente interior está localizado no interior do rotor,e há uma peça de pólo feito de material ferromagnético entre a superfície externa do ímã permanente eo círculo interno do núcleo do estatorA característica importante deste motor de ímã permanente é que as inductâncias principais dos eixos reto e quadrado não são iguais.O desempenho destes dois motores é diferente..
