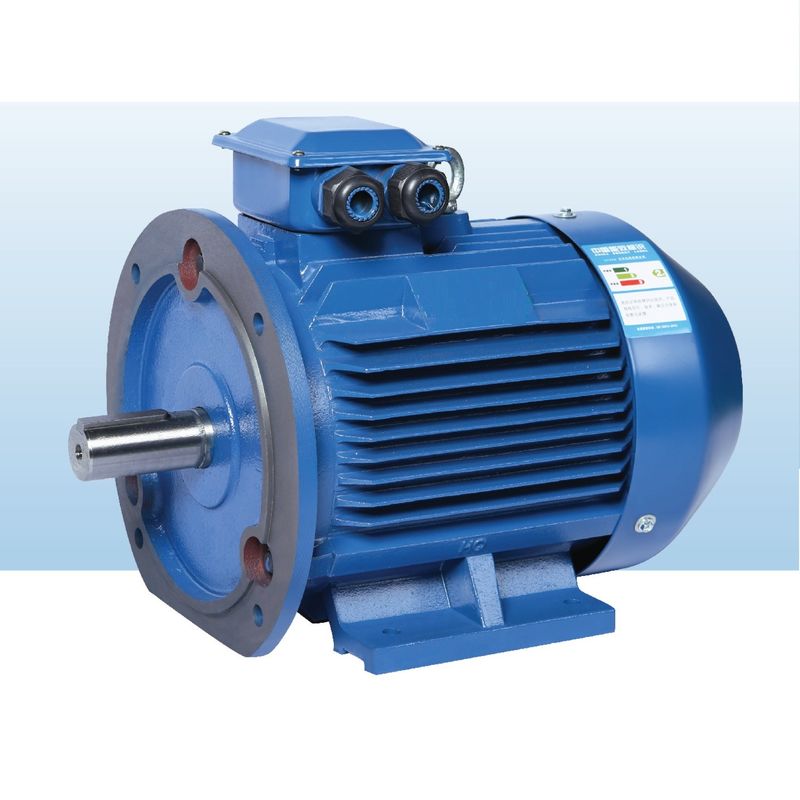

Eficiência elevada montada de superfície impermeável do motor de IE5 PMSM

O motor síncrono de ímã permanente tem as seguintes características:

• A eficiência avaliado é motores assíncronos mais altos do que o normais de 2% a de 5%;
• A eficiência aumenta rapidamente com o aumento da carga. Quando as mudanças de carga dentro da escala de 25% a 120%, ele mantiverem a eficiência elevada. A escala de funcionamento de grande eficacia é muito mais alta do que aquela dos motores assíncronos ordinários. a Luz-carga, a variável-carga, e a carga máxima todas têm efeitos de poupança de energia significativos;
• Fatores de poder até 0,95 e acima, nenhuma compensação reativa exigida;
• O fator de poder é melhorado extremamente. Comparado com os motores assíncronos, a corrente de corrida é reduzida por mais de 10%. Devido à diminuição em perdas atuais de funcionamento e de sistema, os efeitos de poupança de energia de aproximadamente 1% podem ser conseguidos.
• Elevação de baixa temperatura, densidade de poder superior: uma mais baixa elevação assíncrona do que trifásica da temperatura do motor 20K, elevação da temperatura do projeto é a mesma e pode ser feita em um volume menor, salvar mais materiais eficazes;
• Torque começando alto e capacidade de sobrecarga alta: de acordo com exigências, pode ser projetada com torque começando alto (3-5 vezes) e capacidade de sobrecarga alta;
• O sistema de controlo variável da velocidade da frequência é usado, que é melhor na resposta dinâmica e melhor do que aquele dos motores assíncronos.
• As dimensões da instalação são as mesmas que os motores assíncronos atualmente amplamente utilizados, e o projeto e a seleção são muito convenientes.
• Devido ao aumento no fator de poder, o poder visual do transformador do sistema da fonte de alimentação é reduzido extremamente, que melhora a capacidade da fonte de alimentação do transformador, e pode igualmente extremamente reduzir o custo do cabo do sistema (projeto novo);
• Quando o projeto novo é construído, todos os sistemas de movimentação usam os motores síncronos de ímã permanente, o investimento do projeto é basicamente o mesmo que o uso dos motores assíncronos, e o projeto pode continuar a obter benefícios de poupança de energia depois que o projeto é posto na operação;

No setor industrial geral, a substituição (380/660/1140V) dos motores assíncronos de grande eficacia de baixa voltagem, o sistema salvar a energia de 5% a de 30%, e (6kV/10kV) os motores assíncronos de grande eficacia de alta tensão, sistema salvar 2% a 10%.

Análise na aplicação da tecnologia moderna do motor do ímã permanente

1. aplicação da tecnologia eletromecânica do ímã permanente ao mercado do aparelho eletrodoméstico

A aplicação da tecnologia do motor do ímã permanente ao mercado do aparelho eletrodoméstico é manifestada em VCDDVD e em computadores. Presentemente, formou gradualmente o desenvolvimento da industrialização, e expandiu-o gradualmente às movimentações de velocidade variável da multi-fase. Por exemplo, os povos usam condicionadores de ar do inversor usam a tecnologia moderna do motor do ímã permanente para melhorar a eficiência de funcionamento do condicionador de ar, para reduzir gradualmente o volume do motor do condicionador de ar, e minimizam o ruído causado pelo condicionador de ar.

2. aplicação da tecnologia eletromecânica do ímã permanente no mercado do elevador

O sistema variável da velocidade do motor do ímã permanente foi usado no mercado do elevador por quase 10 anos. Por exemplo, usando um motor de baixa velocidade do ímã permanente de terra rara como a máquina da tração do elevador, o uso do motor do ímã permanente de terra rara pode salvar o elevador para usar 20% da energia elétrica. Os motores modernos do ímã permanente são usados geralmente no campo de sistemas de movimentação da variável-velocidade com grandes mudanças de carga e exigências de alta velocidade do ajuste.

3. aplicação da tecnologia eletromecânica do ímã permanente em empresas industriais e minando

Com o desenvolvimento dos motores do ímã permanente, os grandes motores do ímã permanente do torque foram aperfeiçoados, especialmente o lançamento bem sucedido dos motores variáveis da frequência do ímã permanente no mercado deu empresas industriais e minando pesadas escolhas novas. Desde que o torque da saída do motor do ímã permanente é grande bastante, o uso da transmissão mecânica é reduzido e a velocidade é verificável. Pode correr em baixas velocidades. Consequentemente, a aplicação do acoplamento fluido é eliminada, que salvar o custo de comprar equipamento relacionado e a manutenção do equipamento dois acima, que reduz o risco da segurança, assim que o motor variável da frequência do ímã permanente é muito popular em muitas empresas industriais e minando. Devido a sua função regulamentar da velocidade variável da frequência, fornece uma garantia forte para que os usuários melhorem a eficiência da produção e salvar a energia elétrica. Consequentemente, os motores variáveis modernos da frequência do ímã permanente são uma escolha necessária para que as empresas industriais e minando promovam seu equipamento no futuro.

A estrutura magnética do circuito do rotor do motor síncrono de ímã permanente é diferente, assim que as características de operação e o sistema de controlo do motor são igualmente diferentes. De acordo com as posições diferentes dos ímãs permanentes sobre o rotor, os motores síncronos de ímã permanente podem principalmente ser divididos no tipo de superfície e no tipo interior. No superfície-tipo motor síncrono de ímã permanente, os ímãs permanentes geralmente telha-são dados forma e ficados situados na superfície exterior do núcleo do rotor. A característica importante deste motor é que as indutâncias principais dos machados retos e ortogonais são iguais; o ímã permanente interior é ficado situado dentro do rotor, e há uma parte de polo feita do material ferromagnetic entre a superfície exterior do ímã permanente e o círculo íntimo do núcleo do estator, que pode proteger o ímã permanente. A característica importante deste motor do ímã permanente é que as indutâncias principais dos machados retos e da quadratura não são iguais. Consequentemente, o desempenho destes dois motores é diferente.

I. Vista geral

O motor é excitado por materiais do ímã permanente do boro do ferro do neodímio da terra rara e fornecido com um conversor de frequência especial do ímã permanente. Tem as características do grande torque começando, da escala de velocidade larga, da estrutura compacta, do tamanho pequeno, do fator de pouco peso, de baixo nível de ruído, de poder superior, e da eficiência elevada. É uma escolha ideal do poder para os compressores de ar de grande eficacia e de poupança de energia. As exigências técnicas e os parâmetros são como segue:

1. O motor pode operar-se normalmente sob as seguintes circunstâncias:

1,1 a temperatura ambiental não excede 40℃;

1,2 humidade relativa ≤90%;

1,3 a altura não excede 1000m.

2. A tensão avaliado do motor é 380V, também de acordo com exigências de usuário.

3. O sistema do trabalho de referência do motor: S1.

4. Categoria da isolação: Categoria de F.

5. Nível da proteção: IP55.

6. Estrutura do motor e tipo da instalação: B3, B35.

7. A tomada do motor é encontrada na parte superior da base, ou pode ser ficada situada à direita ou saiu da base de acordo com exigências de usuário.

8. Fator do serviço do motor: 1,15, 1,2 (ou conforme o acordo técnico).

II. inspeção

1. Antes de usar, por favor verifique com cuidado a aparência do motor para ver se há dano durante o transporte, e verifique se os parâmetros da placa de identificação (poder, tensão, velocidade, etc.) estejam consistentes com a ordem.

2. Verifique se os prendedores do motor estejam fracos.

3. Gire o eixo do motor à mão para ver se há algum bloqueio.

III. operação e uso

1. Antes que o motor esteja energizado, confirme o sentido da rotação do motor, e verifique se a instalação mecânica e a conexão elétrica sejam seguras e seguras.

2. Se o ruído ou a vibração anormal são encontrados no motor durante a operação, pare por favor a operação imediatamente e elimine a fonte de alimentação. Verifique o motor e o compressor, e põe-no na operação outra vez após a pesquisa de defeitos.

3. Se a elevação da temperatura do motor é encontrada para ser anormal durante a operação, pare por favor o motor e para eliminar imediatamente o poder, para verificar o motor e o compressor, e põe-no então no uso outra vez após a pesquisa de defeitos.
