Detalhes do produto
Lugar de origem: CHINA
Marca: ENNENG
Certificação: CE,UL
Número do modelo: TYB
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 500-5000/set
Detalhes da embalagem: embalagem em condições de navegar
Tempo de entrega: 15-120 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 grupos/ano
Nome: |

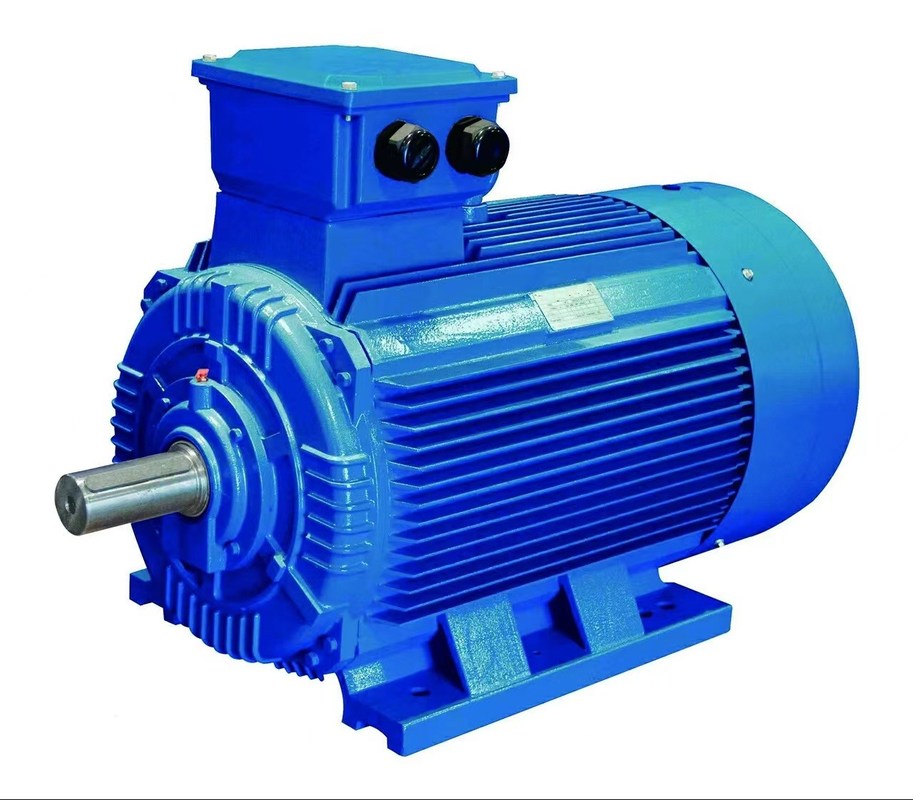

motor síncrono material de ímã permanente da C.A. da terra rara de 20kw 37kw 55kw |
Atual: |
C.A. |
Material: |
Terra Rara NdFeB |
Escala de poder: |
5.5-3000kw |
A instalação: |
IMB3 IMB5 IMB35 |
Fase: |
fase 3 |
Tensão: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Alojamento: |
Ferro fundido |
Nome: |
motor síncrono material de ímã permanente da C.A. da terra rara de 20kw 37kw 55kw |
Atual: |
C.A. |
Material: |
Terra Rara NdFeB |
Escala de poder: |
5.5-3000kw |
A instalação: |
IMB3 IMB5 IMB35 |
Fase: |
fase 3 |
Tensão: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Alojamento: |
Ferro fundido |
Parâmetros do produto
Padrões do uso eficaz da energia |
cumpra com a categoria GB30253-1 |
Modo do trabalho |
S1 |
| Dimensões da instalação | cumpra com o padrão do IEC |
Modo de controle |
controle de vetor variável da frequência |
| Escala de poder | 7,5 〜 160kW | Escala de governo |
torque constante: 0 〜 3000r/min |
| Maneira refrigerando | IC411 (refrigerar do fã) |
Campo que enfraquece-se: 3000 〜 3600r/min |
|
| Escala de poder | 7,5 〜 250kW | Escala de governo |
torque constante: 0 〜 1500r/min |
| Maneira refrigerando | IC416 (fã de fluxo axial independente) |
Campo que enfraquece-se: 〜 1500 1800r/min | |
| Classe da isolação | F | Peças opcionais |
Codificador, transformador espiral, PTC, PT100 |
| Categoria da proteção | IP54 (customizabe IP23) |
Prendendo o tipo |
caixa de junção (a tomada da aviação pode ser personalizada conforme a exigência) |
| a instalação | IMB3 IMB5 IMB35 | Fator do serviço |
Padrão 1, 2 (personalizados conforme a exigência) |
Ambiente exigido |
abaixo da altura de 1000m |
||
〜 45°C da temperatura -15 |
|||
humidade relativa abaixo de 90% |
|||
Type modelo
Modelo |
Poder (quilowatt) |
volt avaliado (v) |
corrente avaliado (a) |
frequência (Hertz) |
No. dos polos |
velocidade avaliado (r/min) |
torque avaliado (N • m) |
eficiência (%) |
peso (quilograma) |
| TYB-132M1-6 | 7,5 | 380 | 14,5 | 75 | 6 | 1500 | 47,8 | 92,6 | 61 |
| TYB-132M2-6 | 11 | 380 | 21 | 75 | 6 | 1500 | 70 | 93,6 | 73 |
| TYB-160M1-6 | 11 | 380 | 210 | 75 | 6 | 1500 | 70 | 93,6 | 108 |
| TYB-160M2-6 | 15 | 380 | 28,5 | 75 | 6 | 1500 | 95.B | 94 | 124 |
| TYB-160L1-6 | 18,5 | 380 | 35,1 | 75 | 6 | 1500 | 117,8 | 94,3 | 132 |
| TYB-160L2-6 | 22 | 380 | 415 | 75 | 6 | 1500 | 140 | 94,7 | 141 |
| TYB-225S1-8 | 30 | B80 | 56,4 | 100 | 8 | 1500 | 191 | 95 | 261 |
| TYB-225S2-8 | 37 | 380 | 69,4 | 100 | 8 | 1500 | 235,6 | 953 | 274 |
| TYB-225M1-8 | 45 | 380 | 84,1 | 100 | 8 | 1500 | 286,5 | 95,6 | 284 |
| TYB-225M2-8 | 55 | 380 | 102,6 | 100 | 8 | 1500 | 350 | 95,8 | 297 |
| TYB-225MX-8 | 75 | 380 | 141,7 | 100 | 8 | 1500 | 477,5 | 96 | 336 |
| TYB-280S-8 | 90 | 380 | 169,7 | 100 | 8 | 1500 | 573 | 96,2 | 484 |
| TYB-280M1-8 | 110 | 380 | 207 | 100 | 8 | 1500 | 700 | 96,4 | 512 |
| TYB-280M2-8 | 132 | 380 | 248,1 | 100 | 8 | 1500 | 840 | 96,5 | 555 |
| TYB-315S-8 | 160 | 380 | 300,8 | 100 | 8 | 1500 | 1018,7 | 96,5 | 756 |
| TYB-315M-8 | 200 | 380 | 375,6 | 100 | 8 | 1500 | 1273,3 | 96,6 | 850 |
| TYB-315L1-8 | 220 | 380 | 413,2 | 100 | 8 | 1500 | 14007 | 96,6 | 910 |
| TYB-315L2-8 | 250 | 380 | 469,1 | 100 | 8 | 1500 | 15917 | 96,7 | 1055 |
Modelo |
Poder (quilowatt) |
volt avaliado (v) |
corrente avaliado (a) |
frequência (Hertz) |
No. dos polos |
velocidade avaliado (r/min) |
torque avaliado (N • m) |
eficiência (%) |
peso (quilograma) |
| TYB-132M1-4 | 7,5 | 380 | 14,6 | 100 | 4 | 3000 | 23,9 | 92,1 | 71 |
| TYB-132M2-4 | 11 | 380 | 21,1 | 100 | 4 | 3000 | 35 | 93 | 87 |
| TYB-160M1-4 | 15 | 380 | 28,7 | 100 | 4 | 3000 | 47,8 | 93,4 | 118 |
| TYB-160M2-4 | 22 | 380 | 41,7 | 100 | 4 | 3000 | 70 | 94,4 | 126 |
| TYB-180M1-4 | 30 | 380 | 56,7 | 100 | 4 | 3000 | 95,5 | 94,5 | 175 |
| TYB-180M2-4 | 37 | 380 | 69,8 | 100 | 4 | 3000 | 117,8 | 94,8 | 186 |
| TYB-200L1-4 | 45 | 380 | 84,6 | 100 | 4 | 3000 | 142,3 | 95,1 | 241 |
| TYB-200L2-4 | 55 | 380 | 103,1 | 100 | 4 | 3000 | 175 | 95,4 | 259 |
| TYB-225M-4 | 75 | 380 | 141 | 100 | 4 | 3000 | 238,8 | 95,6 | 388 |
| TYB-225MX-4 | 90 | 380 | 168,7 | 100 | 4 | 3000 | 286,5 | 95,8 | 421 |
| TYB-280S1-8 | 110 | 380 | 205,7 | 200 | 8 | 3000 | 350 | 96 | 486 |
| TYB-280S2-8 | 132 | 380 | 246,9 | 200 | 8 | 3000 | 420 | 96 | 534 |
| TYB-280M-8 | 160 | 380 | 398,6 | 200 | 8 | 3000 | 509 | 96,2 | 698 |
Vantagens:
1. Pequeno e claro
Relação do volume: média 35% menor, relação de peso: isqueiro da média 40%
O tamanho de quadro do motor é diminuído por 1 ~ 3, comparado com o motor assíncrono.
Pode realizar a miniaturização mecânica para salvar o espaço.
2. Fator de poder superior
Reduza a capacidade de poder-receber o equipamento.
Não há nenhuma dúvida da eficiência elevada. Comparado com os motores assíncronos, pode reduzir o volume atual de equipamento devido ao fator de poder superior.
3. Eficiência elevada•Economia de energia
A eficiência do motor é igual a IE3 (eficiência elevada: acima do nível GB2)
Nota: IE3 é a categoria da eficiência especificada em IEC 60034-30.
Manutenção e reparo dos motores elétricos:
1. O ambiente operacional deve sempre ser mantido seco, a superfície do motor deve ser mantida limpa, e a entrada de ar não deve ser obstruída pela poeira, pelas fibras, etc.
2. Quando um alarme da proteção ocorre, a causa da falha deve ser encontrada, e a operação pode somente ser posta na operação depois que a falha é eliminada.
3. Quando a máquina é parada para a inspeção, a operação pode somente ser realizada depois que o motor parou completamente.
4. A fim assegurar a boa lubrificação do motor durante a operação, o motor deve correr por aproximadamente 4000 horas, isto é, a graxa deve ser suplementada ou substituído (o rolamento fechado não precisa de ser substituído durante a vida útil). Quando o rolamento está encontrado para ser superaquecido ou a graxa se deteriora durante a operação, a graxa deve ser substituída a tempo. Ao substituir a graxa, remova a graxa velha e para limpar os sulcos de óleo dos rolamentos e dos tampões de carregamento com a gasolina. Para os motores com uma velocidade de 1500r/min e abaixo, reencha o tipo de carregamento da graxa para os motores médios e pequenos que carregam no. 2 da graxa, e encha os anéis internos e exteriores do rolamento aproximadamente dois terços da diferença entre os rolamentos; a velocidade do motor de 2500r/min e é enchida acima com o carregamento do tipo HTHS da graxa, que enche aproximadamente um meio da diferença entre os anéis internos e exteriores do rolamento.
5. Quando a vida do rolamento se acaba, a vibração e o ruído do motor aumentarão obviamente. Certifique-se do afastamento radial do rolamento alcance o valor na tabela abaixo, e o rolamento deve ser substituído.
Armazenamento e transporte dos motores elétricos:
1. O motor deve ser mantido seco durante o armazenamento para evitar mudanças repentinas na temperatura ambiental.
2. O armazenamento do motor não deve ser demasiado alto evitar dano ao motor mais baixo.
3. O motor deve ser impedido da derrubada ou da inversão durante o armazenamento e o transporte.
