Detalhes do produto
Lugar de origem: China
Marca: ENNENG
Certificação: CE,UL
Número do modelo: PMM
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 500-5000/set
Detalhes da embalagem: embalagem em condições de navegar
Tempo de entrega: 15-120 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 grupos/ano
Nome: |
Preço do motor de PMAC |
Atual: |
C.A. |
Material: |
Terra rara NdFeB |
Escala de poder: |
5.5-3000kw |
Tensão: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Alojamento: |
Ferro fundido |
Categoria da eficiência: |
IE5 |
A instalação: |
IMB3, IMB5, IMB35 |
refrigerar: |
Refrigerar natural |
Característica: |
Multi Polo |
Nome: |
Preço do motor de PMAC |
Atual: |
C.A. |
Material: |
Terra rara NdFeB |
Escala de poder: |
5.5-3000kw |
Tensão: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Alojamento: |
Ferro fundido |
Categoria da eficiência: |
IE5 |
A instalação: |
IMB3, IMB5, IMB35 |
refrigerar: |
Refrigerar natural |
Característica: |
Multi Polo |

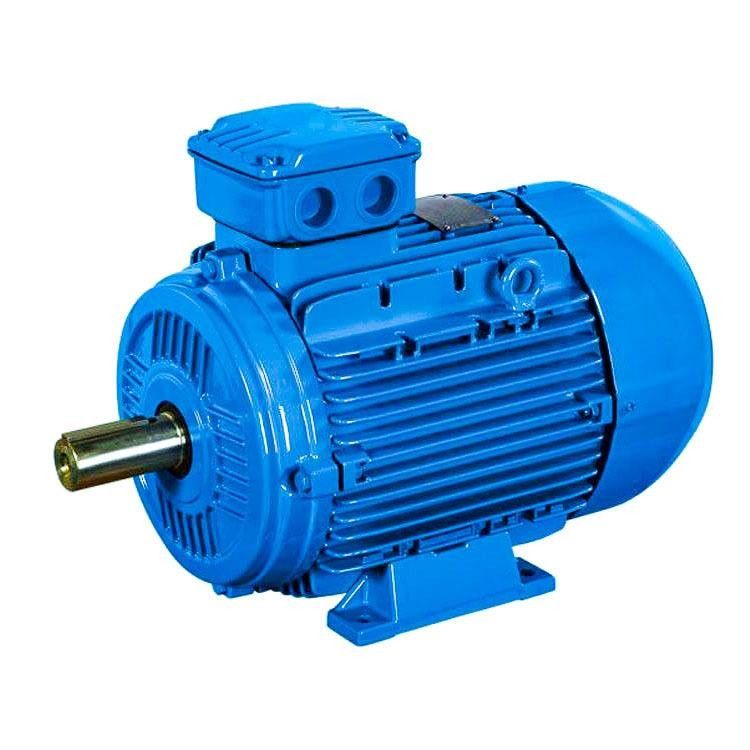

Preço do motor de NdFeB PMAC da terra rara de Polo da confiança alta multi
Que é o motor síncrono de ímã permanente?
Um motor do PM é um motor de C.A. em que use os ímãs encaixados ou unidos à superfície do rotor do motor. Os ímãs são usados para gerar um fluxo constante do motor em vez de exigir o campo do estator gerar um ligando ao rotor, como é o caso com um motor de indução.
Análise do princípio das vantagens técnicas do motor do ímã permanente
O princípio de um motor síncrono de ímã permanente é como segue: No enrolamento do estator do motor na corrente trifásica, após passagem-na corrente, formará um campo magnético de gerencio para o enrolamento do estator do motor. Porque o rotor é instalado com o ímã permanente, o polo magnético de ímã permanente é fixado, de acordo com o princípio de polos magnéticos da mesma fase que atrai a repulsa diferente, o gerencio que o campo magnético gerado no estator conduzirá o rotor para girar, a velocidade de rotação do rotor é igual à velocidade do polo de gerencio produziu no estator.
Devido ao uso de ímãs permanentes fornecer campo magnèticos, o processo do rotor é maduro, seguro, e flexível em tamanho, e a capacidade de projeto pode ser tão pequena quanto dez dos watts, até megawatt. Ao mesmo tempo, aumentando ou diminuindo o número de pares de ímãs permanentes do rotor, é mais fácil mudar o número de polos do motor, que faz a escala de velocidade dos motores síncronos de ímã permanente mais larga. Com os rotores do ímã permanente do multi-polo, a velocidade avaliado pode ser tão baixa quanto de um único dígito, que é difícil de conseguir pelos motores assíncronos ordinários.
Especialmente no ambiente de aplicação de alta potência de baixa velocidade, o motor síncrono de ímã permanente pode diretamente ser conduzido por um projeto do multi-polo em de baixa velocidade, comparado com um motor ordinário mais o redutor, as vantagens de um ímã que permanente o motor síncrono pode ser destacado.
Os motores da C.A. do ímã permanente (PMAC) têm uma vasta gama de incluir das aplicações:
Maquinaria industrial: Os motores de PMAC são usados em uma variedade de aplicações da maquinaria industrial, tais como as bombas, os compressores, os fãs, e as máquina ferramenta. Oferecem a eficiência elevada, a densidade de poder superior, e o controle preciso, fazendo os ideais para estas aplicações.
Robótica: Os motores de PMAC são usados nas aplicações da robótica e da automatização, onde oferecem a densidade alta do torque, o controle preciso, e a eficiência elevada. São usados frequentemente nos braços robóticos, nos prendedores, e nos outros sistemas de controlo do movimento.
Sistemas da ATAC: Os motores de PMAC são usados no aquecimento, na ventilação, e nos sistemas do condicionamento de ar (ATAC), onde oferecem a eficiência elevada, o controle preciso, e níveis de baixo nível de ruído. São usados frequentemente nos fãs e nas bombas nestes sistemas.
Sistemas de energia renováveis: Os motores de PMAC são usados em sistemas de energia renováveis, tais como turbinas eólicas e os perseguidores solares, onde oferecem a eficiência elevada, a densidade de poder superior, e o controle preciso. São usados frequentemente nos geradores e nos sistemas de rastreio nestes sistemas.
SPM contra o IPM
Um motor do PM pode ser separado em duas categorias principais: motores de superfície do ímã permanente (SPM) e motores interiores do ímã permanente (IPM). Nenhum tipo do projeto do motor contém barras do rotor. Ambos os tipos geram o fluxo magnético pelos ímãs permanentes afixados a ou pelo interior do rotor.
Os motores de SPM têm os ímãs afixados ao exterior da superfície do rotor. Devido a esta montagem mecânica, sua força mecânica é mais fraca do que aquela dos motores do IPM. A força mecânica enfraquecida limita a velocidade mecânica segura máxima do motor. Além, estes motores exibem saliency magnético muito limitado (≈ LQ do Ld). Os valores da indutância mediram nos terminais do rotor são consistentes apesar da posição do rotor. Devido à relação próxima do saliency da unidade, os projetos do motor de SPM confiam significativamente, se não completamente, no componente magnético do torque para produzir o torque.
Os motores do IPM têm um ímã permanente encaixado no rotor próprio. Ao contrário de suas contrapartes de SPM, o lugar dos ímãs permanentes faz os motores do IPM muito mecanicamente sadios, e apropriados para operar-se em altas velocidades mesmas. Estes motores são definidos igualmente por sua relação magnética relativamente alta do saliency (LQ > Ld). Devido a seu saliency magnético, um motor do IPM tem a capacidade para gerar o torque aproveitando-se os componentes magnéticos e da relutância do torque do motor.
Estruturas do motor do PM
As estruturas do motor do PM podem ser separadas em duas categorias: interior e de superfície. Cada categoria tem seu subconjunto das categorias. Um motor de superfície do PM pode ter seus ímãs sobre ou inserir na superfície do rotor, para aumentar o vigor do projeto. O posicionamento e o projeto interiores de um motor do ímã permanente podem variar extensamente. Os ímãs do motor do IPM podem ser inserir como um grande bloco ou desconcertado enquanto vêm mais perto do núcleo. Um outro método é tê-los encaixados em um teste padrão do raio.
Variação da indutância do motor do PM com carga
Somente tanto o fluxo pode ser ligado a uma parte de ferro para gerar o torque. Eventualmente, o ferro saturará e já não permitirá que o fluxo ligue. O resultado é uma redução na indutância do trajeto tomado por um campo do fluxo. Em uma máquina do PM, os valores da d-linha central e da indutância da q-linha central reduzir-se-ão com aumentos na corrente da carga.
As indutâncias de d e de q-linha central de um motor de SPM são quase idênticas. Porque o ímã é fora do rotor, a indutância da q-linha central deixará cair na mesma taxa que a indutância da d-linha central. Contudo, a indutância de um motor do IPM reduzir-se-á diferentemente. Além disso, a indutância da d-linha central é naturalmente mais baixa porque o ímã está no trajeto do fluxo e não gera uma propriedade indutiva. Consequentemente, há menos ferro a saturar na d-linha central, que conduz a uma redução significativamente mais baixa no fluxo no que diz respeito à q-linha central.
Tipos do ímã do motor do PM
Há alguns tipos de materiais do ímã permanente usados atualmente para os motores elétricos. Cada tipo de metal tem suas vantagens e desvantagens.
Características principais
Auto-detecção contra a operação do circuito fechado
Os avanços recentes na tecnologia da movimentação permitem a C.A. padrão conduzem “auto-para detectar” e seguir a posição do ímã do motor. Um sistema do circuito fechado usa tipicamente o canal do z-pulso para aperfeiçoar o desempenho. Com determinadas rotinas, a movimentação conhece a posição exata do ímã do motor seguindo os canais de A/B e corrigindo para erros com o z-canal. Conhecer a posição exata do ímã permite a produção a melhor do torque tendo por resultado a eficiência a melhor.
Flua o enfraquecimento/intensificação dos motores do PM
O fluxo em um motor do ímã permanente é gerado pelos ímãs. O campo do fluxo segue um determinado trajeto, que possa ser impulsionado ou oposto. Impulsionar ou intensificar o campo do fluxo permitirão que o motor aumente temporariamente a produção do torque. Opor o campo do fluxo negará o campo existente do ímã do motor. O campo reduzido do ímã limitará a produção do torque, mas reduz a tensão para trás-emf. A tensão para trás-emf reduzida livra acima a tensão para empurrar o motor para operar-se nas velocidades a rendimento elevado. Ambos os tipos de operação exigem a corrente adicional do motor. O sentido do motor atual através da d-linha central, desde que pelo controlador do motor, determina o efeito desejado.
Vantagens dos motores do ímã permanente da Raro-terra
Eficiência elevada: A curva da eficiência do motor assíncrono cai geralmente mais rapidamente sob 60% da carga avaliado, e a eficiência é muito baixa na carga clara. A curva da eficiência do motor do ímã permanente de terra rara é alta e lisa, e está na área de grande eficacia em 20%~120% da carga avaliado.
Fator de poder superior: O valor medido do fator de poder do motor síncrono de ímã permanente de terra rara é próximo ao valor de limite de 1,0. A curva do fator de poder é tão alta e lisa quanto a curva da eficiência. O fator de poder é alto. A compensação de poder reativo de baixa voltagem não é exigida e a capacidade de sistema da distribuição do poder é utilizada inteiramente.
A corrente do estator é pequena: O rotor não tem nenhuma corrente da excitação, o poder reativo é reduzido, e a corrente do estator é reduzida significativamente. Comparado com o motor assíncrono da mesma capacidade, o valor atual do estator pode ser reduzido por 30% a 50%. Ao mesmo tempo, porque a corrente do estator é reduzida extremamente, a elevação da temperatura do motor é reduzida, e a vida de carregamento da graxa e do carregamento é estendida.
Torque alto da para fora--etapa e tração-no torque: Os motores síncronos de ímã permanente de terra rara têm um torque mais alto da para fora--etapa e tração-no torque, que faz o motor tenha uma capacidade de carga mais alta e possa lisamente ser puxado na sincronização.
Que aplicações usam os motores de PMSM?
Os motores síncronos de grande eficacia de conversão de frequência do ímã permanente são amplamente utilizados em máquinas da modelação por injeção, compressores de ar, tubulação-fazendo o equipamento, maquinaria hidráulica, maquinaria de alimento, cimentam a tubulação-fatura de máquinas, de extrusora plásticas, de desenfornadores do fio, e do equipamento farmacêutico.
