Detalhes do produto
Lugar de origem: China
Marca: ENNENG
Certificação: CE
Número do modelo: PMG
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: USD 1000-5000/set
Detalhes da embalagem: Embalagem apta para uso marítimo
Tempo de entrega: 15-120 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 grupos/ano
Nome: |
Fabricante de alternadores de ímãs permanentes de baixa eficiência e ruído de 400 V |
Tipo atual: |
Ar condicionado |
Faixa de potência: |
5-2000kw |
Grau de protecção: |
IP54 IP55 |
Carregando o tipo: |
SKF |
Método de arrefecimento: |
Natural de refrigeração |
Classe de isolamento: |
H |
Eficiência: |
93% |
Voltagem: |
400V |
Materiais: |
NdFeB de terras raras |
Nome: |
Fabricante de alternadores de ímãs permanentes de baixa eficiência e ruído de 400 V |
Tipo atual: |
Ar condicionado |
Faixa de potência: |
5-2000kw |
Grau de protecção: |
IP54 IP55 |
Carregando o tipo: |
SKF |
Método de arrefecimento: |
Natural de refrigeração |
Classe de isolamento: |
H |
Eficiência: |
93% |
Voltagem: |
400V |
Materiais: |
NdFeB de terras raras |

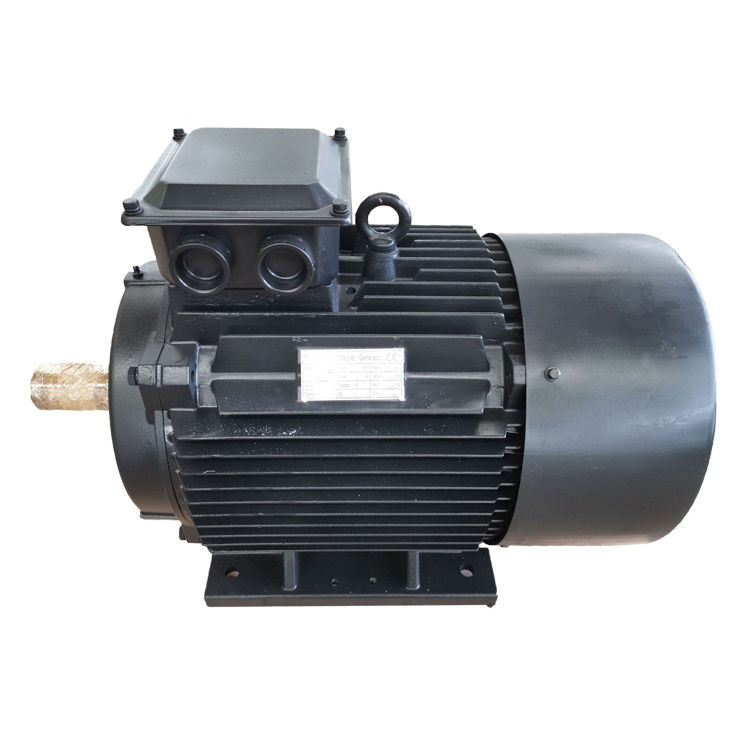

Fabricante de alternadores de ímãs permanentes de baixa eficiência e ruído de 400 V
Desenho do produto
Parâmetro técnico
| - Não, não. | Parâmetro | Unidades | Dados |
| 1 | Potência de saída nominal | KW | 250 |
| 2 | Velocidade | RPM | 600 |
| 3 | Tensão de saída nominal | VAC | 400 |
| 4 | Corrente nominal | A | 375 |
| 5 | Frequência nominal | Hz | 50 |
| 6 | Polonês | 10 | |
| 7 | Eficiência à velocidade nominal | > 95,9% | |
| 8 | Tipo de enrolamento | Y | |
| 9 | Isolamento | Classe H | |
| 10 | Torque nominal | Nm | 4150 |
| 11 | Torque de arranque | Nm | < 80 |
| 12 | Aumento da temperatura | °C | 90 |
| 13 | Max.temperatura de funcionamento | °C | 130 |
| 14 | Diâmetro do gerador | mm | Veja o desenho |
| 15 | Diâmetro do eixo | mm | Veja o desenho |
| 16 | Materiais para a habitação | Ferro fundido | |
| 17 | Material do eixo | Aço | |
| 18 | Rolamentos | SKF | |
| 19 | Peso | Quilos | 1800 |
Imagens detalhadas
O gerador de ímãs permanentes é um dispositivo que converte energia mecânica em energia elétrica.Os geradores de ímãs permanentes são usados principalmente em aplicações industriais como turbinas e motores para produzir energia elétrica comercial, o alternador de ímãs permanentes é uma fonte alternativa de energia e tem múltiplos benefícios que o tornam um ótimo dispositivo para uma variedade de aplicações residenciais, comerciais e industriais.
A estrutura
O gerador de ímãs permanentes é composto principalmente por um rotor, uma tampa de ponta e um estator.A maior diferença entre a estrutura do rotor e o alternador é que há alta qualidade de acordo com a posição do ímã permanente no rotor, o gerador de ímãs permanentes é geralmente dividido em uma estrutura de rotor de superfície e uma estrutura de rotor incorporada.
Princípio de funcionamento
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy outputO estator é a armadura que gera a eletricidade e o rotor é o pólo magnético.com uma tensão de ar condicionado superior a 80 V,, base da máquina e cobertura final.
O rotor é geralmente um tipo de pólo oculto, que é composto de enrolamento de excitação, núcleo e eixo de ferro, anel de proteção, anel central e assim por diante.
O enrolamento de excitação do rotor é alimentado com corrente contínua para gerar um campo magnético próximo da distribuição sinusoidal (chamado de campo magnético do rotor),e o seu fluxo de excitação efetiva intersecta com o enrolamento da armadura estacionáriaQuando o rotor gira, o campo magnético do rotor gira junto com ele.e um potencial AC de três fases é induzido na bobina do estator de três fases.
Quando o gerador de PM está a funcionar com uma carga simétrica, a corrente da armadura de três fases sintetiza para gerar um campo magnético rotativo com velocidade síncrona.Os campos do estator e do rotor interagem para gerar binário de travagemO binário mecânico de entrada da turbina supera o binário de travagem e funciona.
Características
1 O gerador tem muitos postes, o que melhora a frequência e a eficiência, poupando o custo dos retificadores e inversores.
2 Análise de elementos finitos é usado ao projetar o gerador, estrutura compacta.
3 Deixar de lado o aumentador de velocidades, melhorar a fiabilidade e a eficiência do gerador e reduzir a quantidade de manutenção.
Isolamento de classe 4 H, impregnação por pressão de vácuo.
5 Ter muitas estruturas, tais como eixo vertical, eixo horizontal, rotor interno, rotor externo e tipo de placa.
6 Rotores fortes, o gerador poderia atingir alta velocidade.
7 Pequeno tamanho, leveza, alta densidade energética, adequado para situações especiais.
8 Eficiência de execução em toda a gama de velocidades, alta eficiência.
9 Use rolamentos importados de alta velocidade, sem manutenção e de alta confiabilidade.
Uma visão para o futuro dos geradores de ímãs permanentes
O desenvolvimento contínuo e a adopção generalizada de geradores de ímãs permanentes, impulsionados pelos seus benefícios únicos e potencial transformador,terão um impacto significativo no futuro da geração de energia.
À medida que o foco global na sustentabilidade cresce, os geradores de ímãs permanentes desempenharão um papel fundamental na formação dos sistemas de energia renovável.e sustentabilidade ambiental, os geradores de ímãs permanentes estão estreitamente alinhados para reduzir a pegada de carbono e a transição para soluções de energia verde.Este alinhamento destaca o impacto significativo que os geradores de ímãs permanentes podem ter na aceleração da transição para práticas sustentáveis de geração de energia.
Inovações nos materiais magnéticos, sistemas de controlo,As abordagens de concepção devem melhorar ainda mais o desempenho e a aplicabilidade dos geradores de ímãs permanentes numa ampla gama de indústrias.Os esforços de investigação em curso destinados a otimizar as configurações magnéticas, melhorar as propriedades dos materiais e melhorar as técnicas de fabrico deverão progredir.prosseguir a redefinição dos parâmetros de referência para a conversão de energia e a eficiência da produção de energia.
The seamless integration of permanent magnet generators with emerging technologies such as green power generation signals a megatrend to utilize the versatility of permanent magnet generators to address contemporary energy challengesEsta tendência é um bom presságio para um futuro em que os geradores de ímãs permanentes serão fundamentais para permitir redes de geração de energia mais limpas, eficientes e cada vez mais descentralizadas.
Os geradores de ímãs permanentes estão a evoluir, e serão um farol de esperança, levando o panorama energético global para um futuro mais sustentável e resiliente.A adoção e o desenvolvimento do potencial dos geradores de ímãs permanentes é um passo fundamental para a realização de um modelo de geração de energia mais ecológico e eficiente.
O futuro do gerador de ímãs permanentes
Com base nas tendências actuais e nos avanços tecnológicos, o futuro dos geradores de ímãs permanentes parece promissor.Incluindo a produção de energia eólica e hidrelétrica, devido à sua alta eficiência, baixa manutenção e confiabilidade.
Uma das vantagens significativas dos geradores de ímãs permanentes é sua capacidade de gerar energia a baixas velocidades, tornando-os ideais para uso em áreas de baixo vento e aplicações em pequena escala.Eles também têm um design mais compacto, o que reduz o peso global e o tamanho do gerador, facilitando a sua instalação e transporte.
Com a crescente procura de fontes de energia renováveis, os geradores de ímãs permanentes deverão desempenhar um papel importante no futuro da produção de energia.Esses geradores devem tornar-se mais eficientes., econômico e versátil, tornando-os adequados para uma gama mais ampla de aplicações.
Em geral, o futuro dos geradores de ímãs permanentes parece brilhante e é provável que continuem a ser uma escolha popular para a produção de energia renovável.
