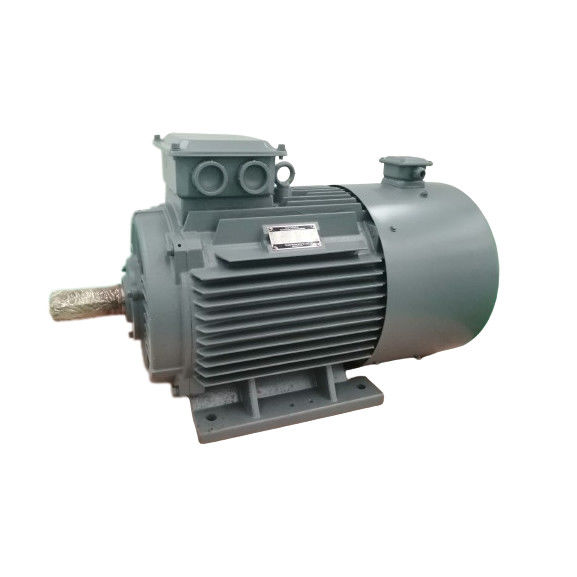

Gerador de ímãs permanentes de baixa velocidade de 10-3000 kW para geração de eletricidade

Gerador de ímãs permanentes de baixa velocidade de 10-3000 kW para geração de eletricidade

Desenho do produto

Parâmetro técnico

Imagens detalhadas

O que é o gerador de ímãs permanentes?

Os geradores de ímãs permanentes são dispositivos que convertem movimentos mecânicos em eletricidade usando seus próprios campos magnéticos.É um tipo de motor elétrico que usa ímãs permanentes em vez de enrolamentos no seu campoEsses dispositivos são comumente usados em turbinas eólicas, turbinas a vapor, turbinas a gás e motores para gerar energia elétrica.um rotor com ímãs poderosos e um estator com bobinas de cobreO rotor é feito de ímãs permanentes, e pode gerar campos magnéticos.O estator é composto por bobinas giratóriasUma vez recebido o poder magnético, o estator gera eletricidade consequentemente, desta forma, o movimento dos rotores é transformado em energia elétrica.Quanto mais correntes elétricas temos.

A estrutura

O gerador de ímãs permanentes é composto principalmente por um rotor, uma tampa de ponta e um estator.A maior diferença entre a estrutura do rotor e o alternador é que há alta qualidade de acordo com a posição do ímã permanente no rotor, o gerador de ímãs permanentes é geralmente dividido em uma estrutura de rotor de superfície e uma estrutura de rotor incorporada.

Princípio de funcionamento

The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy outputO estator é a armadura que gera a eletricidade e o rotor é o pólo magnético.com uma tensão de ar condicionado superior a 80 V,, base da máquina e cobertura final.

O rotor é geralmente um tipo de pólo oculto, que é composto de enrolamento de excitação, núcleo e eixo de ferro, anel de proteção, anel central e assim por diante.

O enrolamento de excitação do rotor é alimentado com corrente contínua para gerar um campo magnético próximo da distribuição sinusoidal (chamado de campo magnético do rotor),e o seu fluxo de excitação efetiva intersecta com o enrolamento da armadura estacionáriaQuando o rotor gira, o campo magnético do rotor gira junto com ele.e um potencial AC de três fases é induzido na bobina do estator de três fases.

Quando o gerador de PM está a funcionar com uma carga simétrica, a corrente da armadura de três fases sintetiza para gerar um campo magnético rotativo com velocidade síncrona.Os campos do estator e do rotor interagem para gerar binário de travagemO binário mecânico de entrada da turbina supera o binário de travagem e funciona.

Características e vantagens do gerador de turbinas eólicas de ímã permanente:

1O rotor do gerador de ímã permanente adota aço ímã permanente de terras raras, sem excitação externa, sem escova de carbono, sem faíscas, sem enrolamento de excitação, alta resistência do rotor do motor,Sem caixa de controlo de excitaçãoA relação volume/peso do gerador de excitação elétrica com os mesmos parâmetros é reduzida em 30%,que reduz o custo da construção.

2O gerador pode atingir uma velocidade nominal baixa, eliminando a necessidade de poleas da caixa de velocidades, etc. A turbina hidráulica impulsiona diretamente o gerador para melhorar a eficiência do sistema.O gerador pode produzir uma frequência de potência de 50HZ em baixa velocidade. Com o inversor ligado à rede, a turbina pode ser liberada. Na estação seca, o conjunto de geradores funciona a uma velocidade baixa e fornece energia para a rede através do inversor;durante a estação chuvosa de verãoA turbina pode consumir mais água e o conjunto de geradores funciona a alta velocidade, o que pode gerar mais eletricidade.

3. Nível de proteção: IP54, para evitar que a água, lama e poeira entrem no interior do motor, e tem uma longa vida útil.É amplamente utilizado na energia eólica, energia hidrelétrica, energia oceânica e outras novas oportunidades de geração de energia.

4O motor é refrigerado a ar ou a água, e a temperatura é baixa. O motor adota rolamentos importados contendo óleo, que é livre de manutenção, alta confiabilidade e tem uma longa vida útil.A tensão do motor, velocidade, potência e outros parâmetros podem ser alterados de acordo com as necessidades, e o gerador pode ser feito em um tipo horizontal ou vertical.,As turbinas eólicas de ímã permanente são equipamentos elétricos que convertem energia eólica em trabalho mecânico,que impulsiona o rotor a girarAs turbinas eólicas consistem, em geral, em turbinas eólicas, geradores (incluindo dispositivos), reguladores de direcção, torres, mecanismos de limitação de velocidade,e dispositivos de armazenamento de energiaO princípio de funcionamento da turbina eólica é relativamente simples: a roda do vento gira sob a acção do vento.Ele converte a energia cinética do vento na energia mecânica do eixo da roda de ventoO gerador gira e gera eletricidade sob o impulso do eixo da roda de vento.

2Os geradores de velocidade variável fornecem uma solução para a indústria hidroelétrica.

O aumento da eficiência da tecnologia de velocidade variável poderia tornar economicamente viável o desenvolvimento de muitos outros pequenos centros hidroeléctricos.

Vantagens dos geradores de ímãs permanentes em relação aos geradores de indução:

1. Fonte de energia livre

Os geradores de ímãs permanentes produzem eletricidade usando o seu próprio magnetismo.Estes dispositivos não precisam de outros recursos., que são bastante ecológicas.



2. Saída de energia confiável

Os geradores de ímãs permanentes não necessitam de ambientes de funcionamento especiais, podendo, portanto, oferecer um desempenho confiável em comparação com os motores de turbinas eólicas.Os geradores de ímãs permanentes não sofrem de perda de energiaAlém disso, não há aumentos de temperatura nas máquinas magnéticas, de modo que a vida útil dos rolamentos pode ser prolongada.



3. Baixa taxa de manutenção

Devido às características mencionadas acima, você não precisa gastar muito dinheiro e tempo na manutenção de geradores de ímãs permanentes.que devem ser verificados em intervalos regulares.



4Compatibilidade

Os geradores de ímãs permanentes podem ser utilizados com turbinas e turbinas hidrelétricas.
