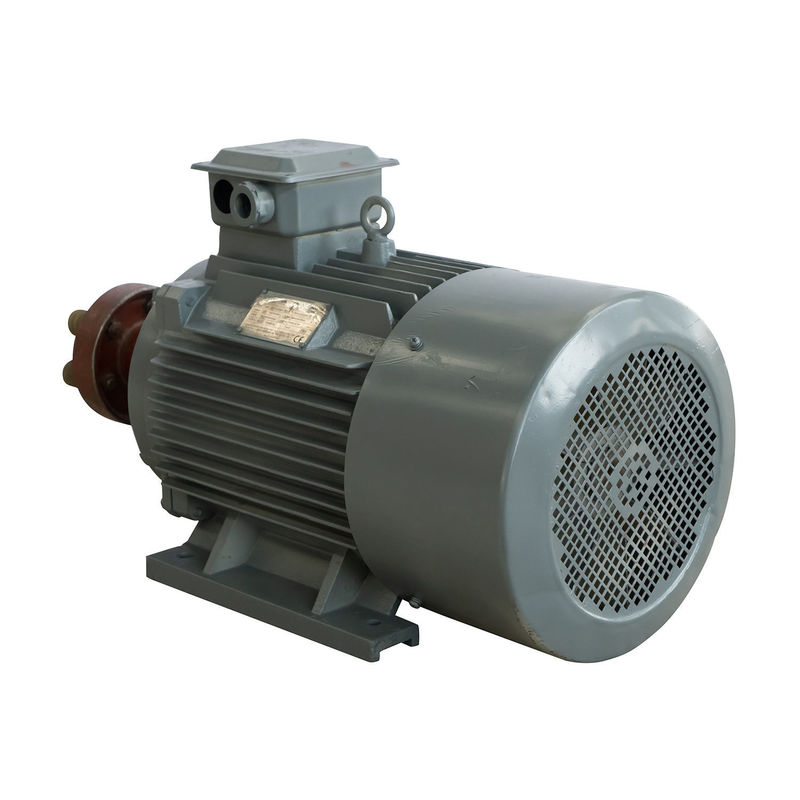

Gerador de ímã permanente de baixa velocidade 240V 380V para a produção de eletricidade

Gerador de ímã permanente longo de baixa velocidade do tempo para a produção de eletricidade

Desenho do produto

Parâmetro técnico

Imagens detalhadas

Que é o gerador de ímã permanente?

O gerador de ímã permanente é um dispositivo que converta a energia mecânica à energia elétrica. Neste dispositivo, os enrolamentos do rotor foram substituídos com os ímãs permanentes. Os geradores de ímã permanente são usados na maior parte em aplicações industriais como turbinas e motores para produzir a energia elétrica comercial, o alternador do ímã permanente é uma fonte de energia alternativa e tem os benefícios múltiplos que lhe fazem um grande dispositivo para uma variedade de aplicações residenciais, comerciais, e industriais.

A estrutura

O gerador de ímã permanente é composto principalmente de um rotor, de uma tampa de extremidade, e de um estator. A estrutura do estator é muito similar àquela de um alternador ordinário. A diferença a mais grande entre a estrutura do rotor e o alternador é que há de alta qualidade de acordo com a posição do ímã permanente sobre o rotor, o gerador de ímã permanente é dividida geralmente em uma estrutura de superfície do rotor e em uma estrutura incorporado do rotor.

Princípio de funcionamento

O gerador de ímã permanente usa o princípio de indução eletromagnética em que o fio corta a linha de campo magnético para induzir um potencial elétrico e converte a energia mecânica da prima - motor na saída da energia elétrica. Consiste em duas porções, no estator, e no rotor. O estator é a armadura que gera a eletricidade e o rotor é o polo magnético. O estator é composto de um núcleo de ferro da armadura, de um enrolamento, de uma base da máquina, e de uma tampa de extremidade trifásicos uniformemente descarregados.

O rotor é geralmente um tipo escondido do polo, que seja composto do enrolamento da excitação, do núcleo de ferro e do eixo, anel de protetor, anel do centro, e assim por diante.

O enrolamento da excitação do rotor é alimentado com a C.C. atual para gerar um campo magnético perto da distribuição sinusoidaa (chamou o rotor campo magnético), e seu fluxo eficaz da excitação cruza-se com o enrolamento de armadura estacionário. Quando o rotor gerencie, o campo magnético do rotor gerencie junto com ele. Cada vez que uma revolução é feita, as linhas magnéticas de corte de força cada enrolamento da fase do estator em ordem, e um potencial trifásico da C.A. estão induzidos no enrolamento trifásico do estator.

Quando o gerador do pm está correndo com uma carga simétrica, a corrente trifásica da armadura sintetiza para gerar um campo magnético de gerencio com velocidade síncrono. Os campos do estator e do rotor interagem para gerar o torque de travagem. A entrada mecânica do torque da turbina supera o torque e os trabalhos de travagem.

A classificação do gerador de ímã permanente:

Os geradores de ímã permanente (PMGs) podem ser classificados com base em vários fatores, tais como o tipo de ímã, a aplicação, o número de fases, e a avaliação de poder. Estão aqui algumas classificações comuns de geradores de ímã permanente:

Baseado no tipo do ímã: a. ímã PMG da ferrite: Estes geradores usam os ímãs da ferrite, que são menos caros e têm uma força magnética mais baixa do que ímãs da raro-terra. b. ímã PMG da Raro-terra: Estes geradores usam os ímãs do neodímio ou do samarium-cobalto, que são mais caros mas têm uma força magnética mais alta do que ímãs da ferrite.

Baseado na aplicação: a. turbina eólica PMG: Estes geradores são projetados para o uso nas turbinas eólicas e usados tipicamente em aplicações em escala reduzida ou da fora-grade. b. PMG hidroelétrico: Estes geradores são projetados para o uso em centrais elétricas hidroelétricos e usados tipicamente em aplicações em grande escala.

Baseado no número de fases: a. PMG monofásico: Estes geradores têm uma única fase de saída e são usados em aplicações da baixa potência. b. PMG trifásico: Estes geradores têm três fases de saída e são usados em aplicações de alta potência.

Baseado na avaliação de poder: a. baixa potência PMG: Estes geradores têm uma avaliação de poder até de alguns quilowatts e são usados em aplicações em escala reduzida. b. PMG de alta potência: Estes geradores têm uma avaliação de poder de diversos megawatt e são usados em aplicações em grande escala, tais como turbinas eólicas e centrais elétricas hidroelétricos.

Estes são algum classificações comuns de geradores de ímã permanente, mas pode haver outras maneiras de classificá-los baseados em parâmetros específicos.

Características

①O gerador tem muitos polos, que melhoram a frequência e a eficiência, salvar o custo dos retificadores e dos inversores.

②A análise de elemento finito é usada ao projetar o gerador, estrutura compacta. O baixo torque da partida, resolve o problema da partida pequena do vento, melhorando a utilização das energias eólicas.

③Deixe para fora o increaser da engrenagem, melhore a confiança e a eficiência do gerador, e abaixe a quantidade de manutenção.

④Isolação da classe de H, impregnação da pressão do vácuo.

⑤Tenha muitas estruturas tais como a linha central vertical, a linha central horizontal, o rotor interno, o rotor externo, e o tipo da placa.

⑥Os rotores fortes, o gerador podiam conseguir a alta velocidade.

⑦Tamanho pequeno, peso leve, densidade de alta energia, apropriada para situações especiais.

⑧Corra a eficiência durante todo a escala de velocidade inteira, eficiência elevada.

⑨Use os rolamentos óleo-contidos de alta velocidade importados, a manutenção livre, e a confiança alta.
