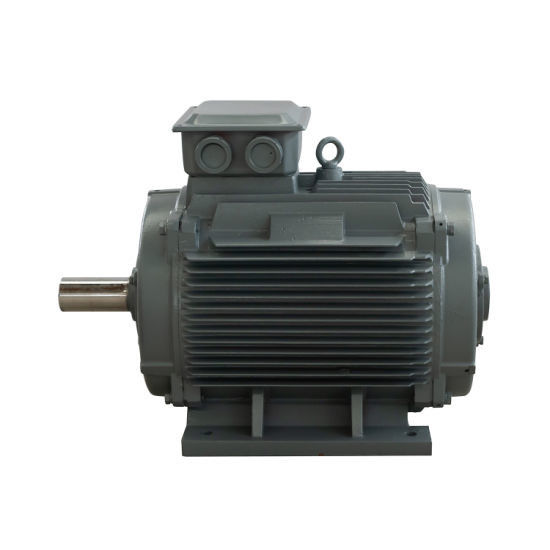

Gerador de eixo de pouco peso pequeno do ímã permanente de gerador de turbina eólica 200KW 250RPM

Gerador de ímã permanente eficiente da energia pequena e de pouco peso

Desenho do produto

Parâmetro técnico

Imagens detalhadas

Que é o gerador de ímã permanente?

O gerador de ímã permanente é um dispositivo que converta a energia mecânica à energia elétrica. Neste dispositivo, os enrolamentos do rotor foram substituídos com os ímãs permanentes. Os geradores de ímã permanente são usados na maior parte em aplicações industriais como turbinas e motores para produzir a energia elétrica comercial, o alternador do ímã permanente é uma fonte de energia alternativa e tem os benefícios múltiplos que lhe fazem um grande dispositivo para uma variedade de aplicações residenciais, comerciais, e industriais.

A estrutura

O gerador de ímã permanente é composto principalmente de um rotor, de uma tampa de extremidade, e de um estator. A estrutura do estator é muito similar àquela de um alternador ordinário. A diferença a mais grande entre a estrutura do rotor e o alternador é que há de alta qualidade de acordo com a posição do ímã permanente sobre o rotor, o gerador de ímã permanente é dividida geralmente em uma estrutura de superfície do rotor e em uma estrutura incorporado do rotor.

Princípio de funcionamento

O gerador de ímã permanente usa o princípio de indução eletromagnética em que o fio corta a linha de campo magnético para induzir um potencial elétrico e converte a energia mecânica da prima - motor na saída da energia elétrica. Consiste em duas porções, no estator, e no rotor. O estator é a armadura que gera a eletricidade e o rotor é o polo magnético. O estator é composto de um núcleo de ferro da armadura, de um enrolamento, de uma base da máquina, e de uma tampa de extremidade trifásicos uniformemente descarregados.

O rotor é geralmente um tipo escondido do polo, que seja composto do enrolamento da excitação, do núcleo de ferro e do eixo, anel de protetor, anel do centro, e assim por diante.

O enrolamento da excitação do rotor é alimentado com a C.C. atual para gerar um campo magnético perto da distribuição sinusoidaa (chamou o rotor campo magnético), e seu fluxo eficaz da excitação cruza-se com o enrolamento de armadura estacionário. Quando o rotor gerencie, o campo magnético do rotor gerencie junto com ele. Cada vez que uma revolução é feita, as linhas magnéticas de corte de força cada enrolamento da fase do estator em ordem, e um potencial trifásico da C.A. estão induzidos no enrolamento trifásico do estator.

Quando o gerador do pm está correndo com uma carga simétrica, a corrente trifásica da armadura sintetiza para gerar um campo magnético de gerencio com velocidade síncrono. Os campos do estator e do rotor interagem para gerar o torque de travagem. A entrada mecânica do torque da turbina supera o torque e os trabalhos de travagem.

A classificação do gerador de ímã permanente:

Os geradores de ímã permanente (PMGs) podem ser classificados com base em vários fatores, tais como o tipo de ímã, a aplicação, o número de fases, e a avaliação de poder. Estão aqui algumas classificações comuns de geradores de ímã permanente:

Baseado no tipo do ímã: a. ímã PMG da ferrite: Estes geradores usam os ímãs da ferrite, que são menos caros e têm uma força magnética mais baixa do que ímãs da raro-terra. b. ímã PMG da Raro-terra: Estes geradores usam os ímãs do neodímio ou do samarium-cobalto, que são mais caros mas têm uma força magnética mais alta do que ímãs da ferrite.

Baseado na aplicação: a. turbina eólica PMG: Estes geradores são projetados para o uso nas turbinas eólicas e usados tipicamente em aplicações em escala reduzida ou da fora-grade. b. PMG hidroelétrico: Estes geradores são projetados para o uso em centrais elétricas hidroelétricos e usados tipicamente em aplicações em grande escala.

Baseado no número de fases: a. PMG monofásico: Estes geradores têm uma única fase de saída e são usados em aplicações da baixa potência. b. PMG trifásico: Estes geradores têm três fases de saída e são usados em aplicações de alta potência.

Baseado na avaliação de poder: a. baixa potência PMG: Estes geradores têm uma avaliação de poder até de alguns quilowatts e são usados em aplicações em escala reduzida. b. PMG de alta potência: Estes geradores têm uma avaliação de poder de diversos megawatt e são usados em aplicações em grande escala, tais como turbinas eólicas e centrais elétricas hidroelétricos.

Estes são algum classificações comuns de geradores de ímã permanente, mas pode haver outras maneiras de classificá-los baseados em parâmetros específicos.

Características

1. O rotor do gerador de ímã permanente não adota o ímã permanente de terra rara de aço, nenhuma excitação externo, nenhuma escova de carbono, nenhuma faísca, nenhum enrolamento da excitação, a força alta do rotor do motor, a nenhuma caixa de controle da excitação, a eficiência alta do gerador, a estrutura compacta, e a confiança alta. A relação do volume-à-peso do gerador elétrico da excitação com os mesmos parâmetros é reduzida por 30%, que reduz o custo de construção.

2. O gerador pode conseguir a baixa velocidade avaliado, eliminando a necessidade para as polias da caixa de engrenagens, etc. A turbina hidráulica conduz diretamente o gerador para melhorar a eficiência de sistema. O gerador pode a frequência potência de saída 50HZ em de baixa velocidade. Com o inversor grade-conectado, a turbina pode ser liberada. Na estação seca, o grupo de gerador corre no poder de baixa velocidade e das fontes à grade através do inversor; durante a estação molhada do verão, a turbina pode comer mais água, e o grupo de gerador corre na alta velocidade, que pode gerar mais eletricidade. O gerador corre eficientemente durante todo a escala de velocidade.

3. Nível da proteção: IP54, para impedir que a água, lama e poeira incorpore o interior do motor, e tem uma vida útil longa. É especialmente apropriado para necessidades do campo. É amplamente utilizado nas energias eólicas, nas energias hidráulicas, no poder do oceano e em outras ocasiões novas da produção de eletricidade da energia.

4. O motor é refrigerado a ar ou água-de refrigeração, e a temperatura é baixa. O motor adota importado óleo-contendo os rolamentos, que é confiança livre de manutenção, alta, e tem uma vida útil longa. A tensão do motor, a velocidade, o poder e outros parâmetros podem ser mudados de acordo com as necessidades, e o gerador pode ser feito em um tipo horizontal ou vertical. Pode usar a extensão de eixo da ranhura, a extensão de eixo dobro, a saída da parada de parte frontal, etc., e pode ser tratado com as três prevenções. As turbinas eólicas do ímã permanente são equipamento elétrico que energias eólicas do converso no trabalho mecânico, que conduz o rotor para girar, e finalmente corrente alternada das saídas. As turbinas eólicas consistem geralmente em turbinas eólicas, geradores (que incluem dispositivos), reguladores do sentido (aletas de cauda), torres, velocidade-limitando mecanismos, e dispositivos de armazenamento da energia. O princípio de trabalho da turbina eólica é relativamente simples. A roda de vento gerencie sob a ação do vento. Converte a energia cinética do vento na energia mecânica do eixo da roda de vento. O gerador gerencie e gera a eletricidade sob a movimentação do eixo da roda de vento.

2. Os geradores variáveis da velocidade fornecem uma solução para a hidro indústria.

A eficiência aumentada da tecnologia variável da velocidade podia fazer muito mais hidro locais pequenos economicamente praticáveis tornar-se.
