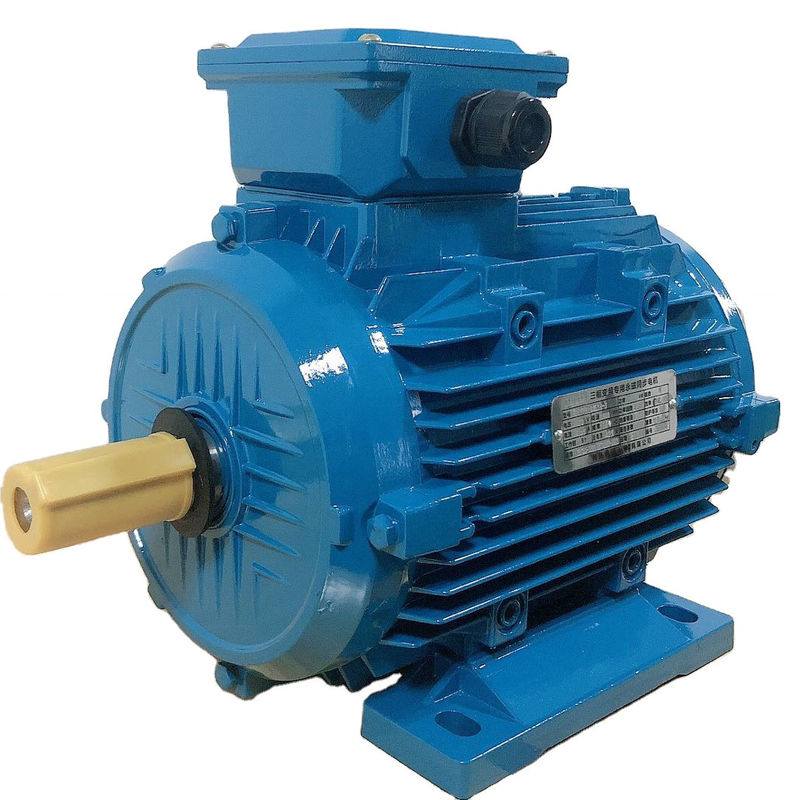

Torque alto de baixa velocidade do motor Gearless interior do ímã permanente de PMSM

Porque escolha os motores de C.A. do ímã permanente?

Os motores da C.A. do ímã permanente (PMAC) oferecem diversas vantagens sobre outros tipos de motores, incluindo:

Eficiência elevada: Os motores de PMAC são altamente eficiente devido à ausência de perdas do cobre do rotor e reduzida enrolar perdas. Podem conseguir eficiências de até 97%, tendo por resultado economias de energia significativas.

Densidade de poder superior: Os motores de PMAC têm uma densidade de poder mais alto comparada a outros tipos do motor, que os meios eles podem produzir mais poder pela unidade de tamanho e de peso. Isto fá-los ideais para as aplicações onde o espaço é limitado.

Densidade alta do torque: Os motores de PMAC têm uma densidade alta do torque, que os meios eles possam produzir mais torque pela unidade de tamanho e de peso. Isto fá-los ideais para as aplicações onde o torque alto é exigido.

Manutenção reduzida: Desde que os motores de PMAC não têm nenhuma escova, exigem menos manutenção e têm um tempo mais longo do que outros tipos do motor.

Controle melhorado: Os motores de PMAC têm o melhor controle da velocidade e do torque comparado a outros tipos do motor, fazendo os ideais para as aplicações onde o controle preciso é exigido.

A favor do meio ambiente: Os motores de PMAC são mais a favor do meio ambiente do que outros tipos do motor desde que usam os metais de terra rara, que são mais fáceis reciclar e produzir menos desperdício comparado a outros tipos do motor.

Total, as vantagens dos motores de PMAC para fazer-lhes uma escolha excelente para uma vasta gama de aplicações, incluindo veículos elétricos, a maquinaria industrial, e sistemas de energia renováveis.

Os motores da C.A. do ímã permanente (PMAC) têm uma vasta gama de incluir das aplicações:

Maquinaria industrial: Os motores de PMAC são usados em uma variedade de aplicações da maquinaria industrial, tais como as bombas, os compressores, os fãs, e as máquina ferramenta. Oferecem a eficiência elevada, a densidade de poder superior, e o controle preciso, fazendo os ideais para estas aplicações.

Robótica: Os motores de PMAC são usados nas aplicações da robótica e da automatização, onde oferecem a densidade alta do torque, o controle preciso, e a eficiência elevada. São usados frequentemente nos braços robóticos, nos prendedores, e nos outros sistemas de controlo do movimento.

Sistemas da ATAC: Os motores de PMAC são usados no aquecimento, na ventilação, e nos sistemas do condicionamento de ar (ATAC), onde oferecem a eficiência elevada, o controle preciso, e níveis de baixo nível de ruído. São usados frequentemente nos fãs e nas bombas nestes sistemas.

Sistemas de energia renováveis: Os motores de PMAC são usados em sistemas de energia renováveis, tais como turbinas eólicas e os perseguidores solares, onde oferecem a eficiência elevada, a densidade de poder superior, e o controle preciso. São usados frequentemente nos geradores e nos sistemas de rastreio nestes sistemas.

Equipamento médico: Os motores de PMAC são usados no equipamento médico, tal como as máquinas de MRI, onde oferecem a densidade alta do torque, o controle preciso, e níveis de baixo nível de ruído. São usados frequentemente nos motores que conduzem as partes moventes nestas máquinas.

Que aplicações usam os motores de PMSM?

As indústrias que usam os motores de PMSM incluem metalúrgico, cerâmico, de borracha, o petróleo, as matérias têxteis, e as muitas outro. Os motores de PMSM podem ser projetados operar-se na velocidade síncrono de uma fonte de aplicações constantes da movimentação da tensão e da frequência assim como de velocidade variável (VSD). Amplamente utilizado nos veículos elétricos (EVs) devido às densidades da eficiência elevada e do poder e do torque, são geralmente uma escolha superior em aplicações altas do torque tais como misturadores, moedores, bombas, fãs, ventiladores, transportes, e as aplicações industriais onde os motores de indução são encontrados tradicionalmente.

Motores síncronos de ímã permanente com ímãs internos: Uso eficaz da energia máximo

O motor síncrono de ímã permanente com ímãs internos (IPMSM) é o motor ideal para as aplicações da tração onde o torque máximo não ocorre no máximo velocidade. Este tipo de motor é usado nas aplicações que exigem a capacidade alta da dinâmica e de sobrecarga. E é igualmente a escolha perfeita se você quer operar fãs ou bombas na escala IE4 e IE5. Os custos de compra altos estão conservados geralmente com as economias de energia sobre o tempo de execução, contanto que você o opera com a movimentação variável direita da frequência.

Nossas movimentações variáveis motor-montadas da frequência usam uma estratégia integrada do controle baseada em MTPA (torque máximo pelo ampère). Isto permite que você opere seus motores síncronos de ímã permanente com uso eficaz da energia máximo. A sobrecarga de 200%, o torque começando excelente, e a escala prolongada do controle de velocidade igualmente permitem que você explore inteiramente a avaliação do motor. Para a recuperação de custos rápida e dos processos os mais eficientes do controle.

Motores síncronos de ímã permanente com os ímãs externos para aplicações servo clássicas

Os motores síncronos de ímã permanente com ímãs externos (SPMSM) são motores ideais quando você precisa sobrecargas altas e a aceleração rápida, por exemplo em aplicações servo clássicas. O projeto alongado igualmente conduz à baixa inércia maciça e pode otimamente ser instalado. Contudo, uma desvantagem do sistema SPMSM consistindo e da movimentação variável da frequência é os custos associados com ela, como a tecnologia cara da tomada e os codificadores de alta qualidade são usados frequentemente.

Auto-detecção contra a operação do circuito fechado

Os avanços recentes na tecnologia da movimentação permitem a C.A. padrão conduzem “auto-para detectar” e seguir a posição do ímã do motor. Um sistema do circuito fechado usa tipicamente o canal do z-pulso para aperfeiçoar o desempenho. Com determinadas rotinas, a movimentação conhece a posição exata do ímã do motor seguindo os canais de A/B e corrigindo para erros com o z-canal. Conhecer a posição exata do ímã permite a produção a melhor do torque tendo por resultado a eficiência a melhor.

Estrutura do motor do PM

Que são os benefícios de um motor do ímã permanente com um conversor de frequência?

As vantagens do motor do ímã permanente com um conversor de frequência incluem principalmente os seguintes aspectos:

1. Jogue um efeito de poupança de energia ótimo: O motor do ímã permanente pode ser ajustado por um conversor de frequência para conseguir um efeito ótimo da operação sem trabalho extra.

2. Proteção da sobretensão: A saída do inversor tem uma função de detecção da tensão, e o inversor pode automaticamente ajustar a tensão da saída de modo que o motor não suporte a sobretensão. Mesmo quando o ajuste da tensão da saída falha e a tensão da saída excede 110% da tensão normal, o inversor protegerá o motor interrompendo.

3. proteção da Sob-tensão: Quando a tensão do motor é mais baixa de 90% da tensão normal, o inversor parará para a proteção.

4. Proteção da sobrecarga: Quando a corrente do motor excede 150%/de 3 segundos do valor avaliado, ou 200%/10 de microssegundos da corrente avaliado, o inversor protege o motor parando.

5. Proteção da perda da fase: monitore a tensão da saída, quando a fase de saída falta, o inversor alarmar-se-á, e o inversor parará para proteger o motor após um período de tempo.

6. Proteção reversa da fase: O inversor pode ser ajustado de modo que o motor possa somente girar em um sentido, e o sentido da rotação não pode ser ajustado. A menos que o usuário mudar a sequência de fase do motor A, da fiação de B, e de C, não há nenhuma possibilidade de fase reversa.

7. Proteção da sobrecarga: O inversor monitora a corrente do motor. Quando a corrente do motor excede 120% da corrente avaliado para 1 minuto, o inversor protege o motor parando.

8. Aterrando a proteção: O inversor é equipado com um circuito de proteção aterrando especial, que seja composto geralmente de aterrar transformadores e relés da proteção. Quando uma ou dois fases são aterradas, o inversor alarmar-se-á. Naturalmente, se os pedidos de usuário, nós podem igualmente projetar proteger a parada programada imediatamente depois de aterrar.

9. Procurar um caminho mais curto a proteção: Depois que a saída do inversor é procurada um caminho mais curto, causará inevitavelmente a sobrecarga, e o inversor parará para proteger o motor dentro de 10 microssegundos.

10. Proteção de Overclocking: O inversor tem a função de limite máxima e mínima da frequência, de modo que a frequência da saída possa somente estar dentro da escala especificada, assim realizando a função overclocking da proteção.

11. Proteção de tenda: A proteção de tenda é geralmente motores síncronos visados. Para um motor assíncrono, a tenda durante a aceleração deve ser manifestada como a sobrecarga, e o inversor realiza esta função da proteção com a proteção da sobrecarga e da sobrecarga. As tendas durante a retardação podem ser evitadas ajustando uma estadia de retardação segura durante a comissão.

Flua o enfraquecimento/intensificação dos motores do PM

O fluxo em um motor do ímã permanente é gerado pelos ímãs. O campo do fluxo segue um determinado trajeto, que possa ser impulsionado ou oposto. Impulsionar ou intensificar o campo do fluxo permitirão que o motor aumente temporariamente a produção do torque. Opor o campo do fluxo negará o campo existente do ímã do motor. O campo reduzido do ímã limitará a produção do torque, mas reduz a tensão para trás-emf. A tensão para trás-emf reduzida livra acima a tensão para empurrar o motor para operar-se nas velocidades a rendimento elevado. Ambos os tipos de operação exigem a corrente adicional do motor. O sentido do motor atual através da d-linha central, desde que pelo controlador do motor, determina o efeito desejado.
